Planet dişli redüktörler ve sonsuz dişli redüktörlerin özelliklerinin karşılaştırılması

Redüktör, güç kaynağını ve aktüatörü birbirine bağlayan, hızı ve torku eşleştiren bir ara mekanizmadır. Harmonik redüktörler, RV redüktörler dahil olmak üzere birçok redüktör türü vardır. planet dişli redüktörler ve sonsuz dişli redüktörler.

Bu tip redüktörler arasında, planet dişli redüktörler ve sonsuz dişli redüktörler, mekanik transmisyon ve endüstriyel otomasyonda çok yaygındır ve köklü bir redüktör üreticisi olan Shanghai SGR Heavy Industry Machinery Co., Ltd.'nin ana ürünleridir. Endüstriyel redüktörlerin Ar-Ge ve üretiminde 15 yılı aşkın deneyime sahip olan SGR, planet dişli redüktörler ile sonsuz dişli redüktörler arasında ayrıntılı bir karşılaştırma derledi.

(1) Planet dişli redüktörü

Planet dişli redüktörü, güneş dişlisi, planet dişliler, planet taşıyıcı ve dahili halka dişliden oluşan mekanik bir aktarım cihazıdır. Gücü, bir dizi planet dişliyi merkezi bir güneş dişlisi etrafında döndürerek iletir ve nispeten küçük bir alanda büyük bir tork yükseltme etkisi elde edebilir.

Planet dişli redüktörün dört ana özelliği:

1.Yüksek iletim verimliliği ve kompakt yapı

Planet dişli redüktörlerin iletim verimliliği genellikle %90'ın üzerinde olup, düşük enerji kaybı ve yüksek iletim verimliliğine sahiptir. Planet dişli redüktörler, nispeten kompakt bir yapıya sahip bir planet dişli sistemi kullanır ve bu da onları sınırlı alana sahip uygulama senaryolarına uygun hale getirir.

2. Geniş iletim oranı aralığı ve güçlü yük taşıma kapasitesi

Planet dişli redüktörler, farklı boyutlardaki dişlileri birleştirerek daha büyük bir aktarım oranı elde edebilir. Birden fazla dişli aynı anda çalıştığı için planet dişli redüktörler daha yüksek yük taşıma kapasitesine sahiptir ve daha büyük radyal ve eksenel yüklere dayanabilir.

3.İyi stabilite ve hassas kontrol

Planet dişli redüktördeki dişliler eşit şekilde dağıtılır ve her bir bileşen üzerindeki yükler dengelenir, bu da daha iyi stabilite ve pürüzsüzlük sağlar. Şu anda çoğu planet dişli redüktörü, boşluğu azaltan, iletim doğruluğunu artıran ve uzun süreli çalışma sırasında iletim doğruluğunu ve stabilitesini sağlayan düşük boşluklu bir tasarım kullanmaktadır.

4. Uzun ömür ve geniş uygulama

Dişliler üzerindeki eşit kuvvet ve yüksek kaliteli üretim süreci, planet redüktöre uzun bir hizmet ömrü sağlar.

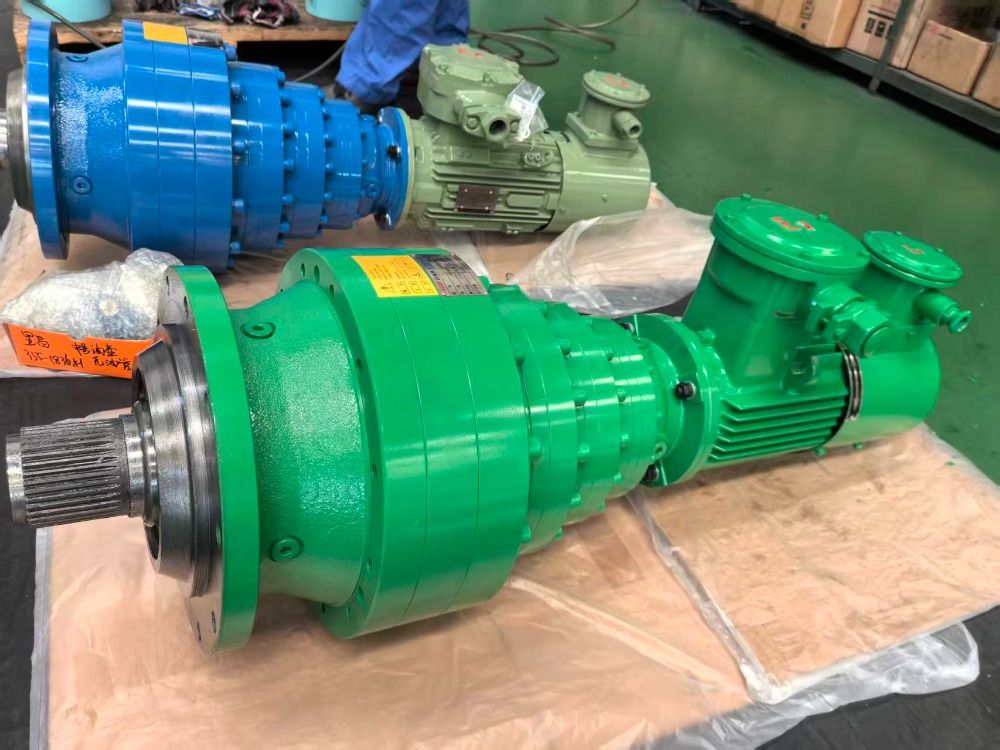

Örneğin, SGR'nin planet dişli redüktörlerinin dişlileri 20CrMnTi'den yapılır, karbürlenir ve söndürülür, ardından taşlanır. Çok dişli yük dağılımı, stabil ve güvenilir çalışma, yüksek mekanik verim gibi avantajlar sunarlar. SGR'nin planet dişli redüktörleri inşaat makineleri, denizcilik yardımcı makineleri, madencilik makineleri ve tekstil baskı ve boyama makineleri dahil olmak üzere çeşitli endüstriyel sektörlerde yaygın olarak kullanılmaktadır.

（2）Sonsuz dişli redüktör

Bir sonsuz dişli redüktörü, bir sonsuz dişli ve bir sonsuz dişlinin birbirine geçmesi yoluyla giriş ve çıkış milleri arasında hız azaltımı ve tork artışı sağlar. Sonsuz çark helisel şekilli bir dişlidir, sonsuz dişli ise tipik olarak spiral şekilli transmisyon milidir. İkisi arasındaki bu iç içe geçme, sonsuz dişli redüktöre benzersiz iletim özelliklerini kazandırır.

Sonsuz dişli redüktörün dört ana özelliği:

1.Kompakt yapı, büyük küçültme oranı elde edebilir

Sonsuz dişli redüktörler yalnızca bir sonsuz dişli ve bir sonsuz dişli gerektirir, bu da onları nispeten kompakt hale getirir. Tipik olarak 10:1 ile 100:1 veya daha yüksek arasında değişen geniş bir redüksiyon oranına sahiptirler, bu da yüksek tork çıkışı sağlar ve onları yüksek güç çıkışı gerektiren uygulamalar için uygun hale getirir.

2.Benzersiz kendinden kilitleme

Sonsuz dişli redüktörleri, sonsuz dişliyi ters yönde hareket ettirerek sonsuz dişlinin dönmesini önleyen güçlü bir kendi kendine kilitleme özelliğine sahiptir. Bu, güvenliği artırır ve yükün serbest düşmesini önlemenin gerekli olduğu uygulamalarda onları çok kullanışlı kılar. Kendiliğinden kilitleme fonksiyonu aynı zamanda mekanik ve endüstriyel alanlarda kaza oluşumunu da azaltır.

3. Aşınmaya dayanıklı ve dayanıklı, uzun servis ömrü

Şu anda piyasada bulunan sonsuz dişli redüktörleri tipik olarak bronz veya diğer aşınmaya dayanıklı malzemelerden üretilmekte ve üstün aşınma direnci ve dayanıklılık sunmaktadır. Bu malzemeler uzun süreli, yüksek yüklü çalışma koşullarına uygun olduğundan sonsuz dişli redüktörün ömrünü uzatır.

Ayrıca, bir sonsuz dişli redüktöründeki sonsuz dişli tipik olarak sarmal bir diş profili kullanır. Bu tasarım, sonsuz dişli ile sonsuz dişli çarkı arasında daha yumuşak bir etkileşim sağlar, şok ve titreşimi azaltır, böylece şanzıman verimliliğini ve hizmet ömrünü artırır.

4. Düzgün çalışma ve düşük gürültü

Sonsuz dişli redüktörlerde, sonsuz dişli ile sonsuz dişli arasındaki bağlantı çok düzgün olduğundan gürültüyü azaltır. Ayrıca, modern sonsuz dişli redüktörleri genellikle CNC takım tezgahları kullanılarak üretilmekte, sonsuz dişlinin ve sonsuz dişlinin temel boyutsal doğruluğunu ve diş profili hassasiyetini sağlamakta ve çalışma sırasında titreşimi ve gürültüyü önemli ölçüde azaltmaktadır.

Örneğin, SGR'nin sonsuz dişli redüktörünün sonsuz dişlisi 20CrMnTi'den yapılmış, karbürlenmiş ve söndürülmüş, daha sonra taşlanmıştır ve sonsuz dişli çarkı yüksek performanslı bronz alaşımdan yapılmıştır, bu da uzun süreli aşınma direnci, yüksek aktarım verimliliği ve uzun bir kullanım ömrü sağlar.

Benzer silindirik sonsuz dişli ve sonsuz dişli çiftleriyle karşılaştırıldığında önemli ölçüde geliştirilmiş yük kapasitesi ve iletim verimliliği sunar. Aynı zamanda, yüksek hız oranlarında mekanik olarak kendinden kilitleme özelliğine sahip olup, makinelerin güvenliğini etkili bir şekilde artırır. SGR, ilgili üniversitelerle işbirliği içinde, Çinliler tarafından icat edilen bu yenilikçi iletim teknolojisinin geliştirilmesini ve tanıtımını teşvik etmeyi umarak tasarım, süreç, üretim, montaj ve test konularında sistematik araştırmalar yürüttü. Montaj boyutları yabancı bir şirketin CAVEX® Sonsuz Dişli Üniteleri ile değiştirilebilir ve önemli aktarım bileşenleri de özelleştirilebilir.

（3）İki redüktörün uygulama alanlarındaki farklılıklar

Planet dişli redüktörler, yüksek aktarım verimliliği, hassas aktarım ve küçük redüksiyon oranı gerektiren uygulamalar için uygundur. Özel uygulama alanları ve ekipmanlar genellikle şunları içerir: otomatik üretim hatları, ekskavatörler, vinçler, madencilik ekipmanları, rüzgar türbinleri, gıda işleme ekipmanları, tekstil makineleri, baskı makineleri vb.

Sonsuz dişli redüktörler, büyük tork çıkışı, güçlü kendinden kilitleme ve büyük redüksiyon oranı gerektiren endüstriyel ve mekanik alanlar için uygundur. Özel uygulama alanları arasında vinçler, vinçler, asansörler, kaldırma platformları, konveyör bant sistemleri, paketleme makineleri, gıda işleme ekipmanları, kimyasal ekipmanlar, baskı ekipmanları ve bazı tarım makineleri yer alır.

Planet dişli redüktörler ve sonsuz dişli redüktörlerin her birinin kendine özgü avantajları ve uygulanabilir senaryoları vardır. Endüstriyel ve mekanik uygulamalarda hangi redüktörün seçilmesi gerektiği sonuçta spesifik uygulama ihtiyaçlarına ve çalışma ortamı gereksinimlerine bağlıdır. (Yazar, SGR, Angie Zhang)
