Koaksiyel ve Dik Açılı Planet Redüktörler Arasındaki Fark

Planet dişli kutuları endüstriyel makinelerde güç aktarımı için en verimli ve kompakt çözümlerden birini temsil eder. Koaksiyel ve dik açılı konfigürasyonlar arasındaki temel farkları anlamak, belirli uygulamalar için en uygun sistemi seçmek açısından çok önemlidir. Bu kapsamlı kılavuz, her iki tasarımın çalışma ilkelerini, performans özelliklerini ve ideal kullanım durumlarını incelerken, uzman üreticilerin bu tasarımlardan ne kadar hoşlandığını vurguluyor. Shanghai SGR Heavy Industry Machinery Co., Ltd. Yüksek performanslı çözümler sunmak için gelişmiş mühendislikten yararlanın.

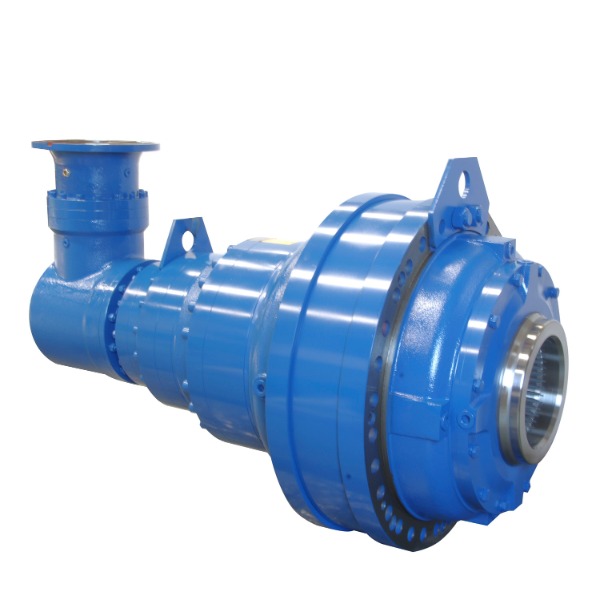

Flanş Girişi Dik Açı Büyük Çıkış Torku Motorlu Planet Redüktör

Planet Dişli Kutusunun Temellerini Anlamak

Belirli konfigürasyonları incelemeden önce, planet dişli sistemlerini çok sayıda endüstride benzersiz şekilde etkili kılan temel ilkeleri kavramak önemlidir. Episiklik dişli kutusu olarak da bilinen planet dişli kutusu, merkezi bir güneş dişlisine, bir taşıyıcıya monte edilmiş birden fazla planet dişlisine ve gezegenlerle iç içe geçen bir dış halka dişlisine sahiptir. Bu düzenleme, olağanüstü tork yoğunluğu ve verimlilik için yükü çeşitli temas noktalarına dağıtarak birden fazla güç yolu oluşturur.

• Kompakt güç iletimi yüksek tork-ağırlık oranlarına sahip
• Yükü çeşitli dişli ağlarına dağıtan çoklu güç yolları
• Minimum kayma sürtünmesi sayesinde üstün verimlilik
• Minimum boşlukla hassas konumlandırma yetenekleri
• Yük paylaşımı sayesinde mükemmel darbe yükü emilimi

Temel Bileşenler ve İşlevleri

Her planet dişli sistemi, gücü verimli bir şekilde iletmek için uyum içinde çalışan birkaç kritik bileşenden oluşur. Güneş dişlisi merkezi giriş bileşeni olarak görev yaparken planet dişliler onun etrafında döner ve aynı anda hem güneş hem de halka dişlilerle iç içe geçer. Gezegen taşıyıcı düzeneği gezegenleri birbirine bağlar ve çoğu standart konfigürasyonda çıktı sağlar, ancak farklı düzenlemeler çeşitli hız oranları ve yönleri üretebilir.

• Güneş dişlisi: Giriş gücünü alan merkezi bileşen
• Planet dişliler: Tipik olarak güneş dişlisinin etrafında dönen üç veya daha fazla dişli
• Planet taşıyıcı: Planet dişlilerini yerinde tutan yapısal bileşen
• Halka dişli: Sistemi çevreleyen iç dişlere sahip dış dişli
• Çıkış mekanizması: Yapılandırmaya göre değişir (taşıyıcı, halka veya güneş)

Koaksiyel Planet Redüktörler: Tasarım ve Uygulamalar

Koaksiyel planet dişli kutuları, aynı dönme ekseni boyunca hizalanmış giriş ve çıkış millerine sahiptir ve olağanüstü verimlilikle basit bir güç aktarım yolu oluşturur. Bu konfigürasyon, özellikle alan kısıtlamalarının ve hizalama basitliğinin öncelikli konular olduğu uygulamalarda değerlidir. Koaksiyel tasarımların doğal simetrisi, dengeli yük dağılımına ve minimum titreşime katkıda bulunarak onları hassas uygulamalar için ideal kılar.

• Giriş ve çıkış milleri aynı dönme eksenini paylaşır
• Olağanüstü verimlilik (genellikle aşama başına %97 veya daha yüksek)
• Yüksek güç yoğunluğuna sahip kompakt radyal boyutlar
• Minimum titreşim ve gürültü üretimi
• Basitleştirilmiş montaj ve hizalama prosedürleri

Koaksiyel Tasarımların Performans Özellikleri

Koaksiyel planet dişli kutularının performans avantajları, onları çeşitli endüstrilerdeki zorlu uygulamalar için uygun hale getirir. Yüksek verimlilikleri, dişli ağları boyunca minimum güç kaybından kaynaklanırken, kompakt form faktörleri, alanın kısıtlı olduğu ortamlara entegrasyona olanak tanır. Gezegensel sistemlerin dengeli yapısı doğal olarak titreşimi azaltır, daha uzun bileşen ömrüne ve gelişmiş operasyonel stabiliteye katkıda bulunur.

Dik Açılı Planet Redüktörler: Tasarım ve Uygulamalar

Dik açılı planet dişli kutuları, güç aktarımını 90 derece yönlendiren bir konik dişli kademesi içerir ve dikey giriş ve çıkış gereksinimleri olan uygulamalar için çok yönlü çözümler yaratır. Bu konfigürasyon, planet dişlilerin sağlamlığını konik dişlilerin yön esnekliğiyle birleştirerek makine düzeni optimizasyonunda benzersiz avantajlar sunar. dik açılı planet dişli kutusu tasarım, özellikle ana taşıyıcının tahrik edilen bileşene paralel konumlandırılması gerektiğinde faydalıdır.

• Giriş ve çıkış arasında 90 derece güç aktarımı
• Belirli makine yerleşimleri için yerden tasarruf sağlayan konfigürasyon
• Planet dişli ve konik dişli teknolojilerinin kombinasyonu
• Kısıtlı alanlarda mükemmel montaj esnekliği
• Çeşitli çıkış konfigürasyonlarında mevcuttur (katı mil, içi boş mil)

Dik Açılı Tasarımların Performans Özellikleri

Dik açılı planet dişli kutuları, onları belirli uygulamalarda vazgeçilmez kılan benzersiz performans özellikleri sunar. Konik dişli kademesinin dahil edilmesi, paha biçilmez yön esnekliği sağlarken farklı verimlilik hususlarını da beraberinde getirir. Bu performans parametrelerini anlamak, doğru uygulama mühendisliği ve seçimi için çok önemlidir.

Karşılaştırmalı Analiz: Koaksiyel ve Dik Açılı Planet Dişli Kutuları

Koaksiyel ve dik açılı planet dişli kutuları arasında seçim yapmak, uygulama gereksinimlerinin, mekansal kısıtlamaların ve performans önceliklerinin dikkatli bir şekilde değerlendirilmesini gerektirir. Her konfigürasyon, onu belirli senaryolara daha uygun hale getiren farklı avantajlar sunar. Bu karşılaştırmalı analiz, seçim sürecini bilgilendirmek için kritik farklılıkları inceler.

• Şaft düzenleme farklılıkları ve bunların makine tasarımı üzerindeki etkileri
• Operasyonel aralıklar arasında verimlilik karşılaştırmaları
• Tork yoğunluğu ve güç aktarım yetenekleri
• Uygulamaya özel avantajlar ve sınırlamalar
• Ekipman yaşam döngüsü boyunca maliyet hususları

Verimlilik ve Güç İletimi Karşılaştırması

Verimlilik, koaksiyel ve dik açılı planet dişli kutuları arasındaki en önemli farklardan birini temsil eder. Koaksiyel tasarımların doğrudan güç yolu enerji kayıplarını en aza indirirken, dik açılı konfigürasyonlar konik dişli arayüzünde ek kayıplara neden olur. Bu verimlilik farkı, enerji tüketiminin işletme maliyetlerini önemli ölçüde etkilediği yüksek çevrimli uygulamalarda giderek daha önemli hale geliyor.

Uygulamaya Özel Seçim Esasları

Koaksiyel ve dik açılı planet dişli kutuları arasındaki en uygun seçim, büyük ölçüde özel uygulama gereksinimlerine ve kısıtlamalara bağlıdır. Koaksiyel tasarımlar genellikle maksimum verimlilik ve doğrudan güç iletimi gerektiren uygulamalarda öne çıkarken, dik açılı konfigürasyonlar belirli mekansal zorlukları çözer. Bu uygulama yönergelerini anlamak, uzun vadeli güvenilirlik ve performans için doğru dişli kutusu seçimini sağlar.

• Koaksiyel tercih edilen durumlar: yüksek verimlilik talepleri, doğrudan tahrikli uygulamalar
• Dik açı şunlar için tercih edilir: alanı kısıtlı düzenler, 90° güç aktarımı
• Her iki konfigürasyon da şunlara uygundur: yüksek torklu uygulamalar, hassas konumlandırma
• Şunlar için özel hususlar: zorlu ortamlar, bakım erişilebilirliği
• Yaşam döngüsü maliyet faktörleri: ilk yatırım ve operasyonel verimlilik

Modern Planet Dişli Sistemlerinde İleri Mühendislik

Çağdaş planet dişli kutusu tasarımı, benzeri görülmemiş performans seviyelerine ulaşmak için ileri mühendislik ilkelerini ve üretim teknolojilerini birleştirir. Şirketler gibi Shanghai SGR Heavy Industry Machinery Co., Ltd. Kesin endüstri standartlarını karşılayan dişli kutuları üretmek için gelişmiş tasarım optimizasyon sistemleri ve hassas üretim ekipmanları kullanıyoruz. Doktora öğrencileri ve kıdemli mühendislerden oluşan araştırma ve geliştirme ekibi, aşağıdakiler de dahil olmak üzere özel sistemler geliştirmiştir: Planet Şanzıman ve Düzlemsel Çift Zarflı Sonsuz Dişli Optimizasyon Tasarım Sistemi.

• Yük dağıtımı için gelişmiş diş profili optimizasyonu
• CNC makinelerle hassas imalat
• Güç ve verimlilik test sistemleriyle kapsamlı testler
• Yenilikçi malzemeler ve ısıl işlem süreçleri
• Entegre tasarım, üretim ve teknik servis sistemleri

Düşük Gürültülü Planet Şanzıman Tasarımında Yenilik

Gürültünün azaltılması, özellikle endüstrilerin daha katı iş yeri ve çevre standartları uygulaması nedeniyle, modern planet dişli kutusu geliştirmede önemli bir odak noktasıdır. Gelişmiş mühendislik yaklaşımları, optimize edilmiş diş modifikasyonlarını, hassas üretim toleranslarını ve özel titreşim sönümleme tekniklerini içerir. peşinde düşük gürültülü planet dişli kutusu çözümler lider üreticiler arasında rekabette fark yaratan bir unsur haline geldi.

• Optimum kavrama özellikleri için dişli dişlerinin hassas taşlanması
• Gelişmiş rulman seçimi ve montaj teknikleri
• Titreşim sönümlemesi için gövde tasarımı optimizasyonu
• Gürültüyü azaltmak için yağlama sistemi mühendisliği
• Akustik ölçüm ekipmanlarıyla kapsamlı testler

Uygulamanız için Doğru Planet Redüktörün Seçilmesi

Uygun planet dişli kutusu seçimi, birden fazla teknik parametrenin ve operasyonel hususların sistematik olarak değerlendirilmesini gerektirir. Mühendisler, temel koaksiyel ve dik açı kararının ötesinde tork gereksinimlerini, hız oranlarını, çevre koşullarını ve yaşam döngüsü beklentilerini dikkate almalıdır. Bu seçim çerçevesi, dişli kutusu spesifikasyonlarında sık karşılaşılan tuzaklardan kaçınırken en uygun konfigürasyonun belirlenmesine yardımcı olur.

• Tork ve hız gereksinimlerinin kapsamlı değerlendirmesi
• Montaj kısıtlamalarının ve mekansal sınırlamaların analizi
• Çevresel faktörlerin değerlendirilmesi ve görev döngüsü
• Bakım gereksinimlerinin ve erişilebilirliğin dikkate alınması
• İlk satın alma fiyatının ötesinde toplam sahip olma maliyeti analizi

Teknik Şartname Geliştirme

Kapsamlı teknik spesifikasyonların oluşturulması, planet dişli kutusu seçim sürecinde kritik bir adımı temsil eder. İyi tanımlanmış spesifikasyonlar, seçilen dişli kutusunun, tüm uygulama gereksinimlerini karşılarken, amaçlanan hizmet ömrü boyunca güvenilir bir şekilde performans göstermesini sağlar. Bu süreç hem performans parametrelerini hem de fiziksel özellikleri kapsamalıdır.

SSS

Planet dişli kutusunun tipik servis ömrü nedir?

Planet dişli kutusunun hizmet ömrü, uygulama koşullarına, bakım uygulamalarına ve yük özelliklerine bağlı olarak önemli ölçüde değişiklik gösterir. Uygun bakım ve uygun çalışma koşulları altında, yüksek kaliteli planet dişli kutuları tipik olarak 20.000 saatlik hizmet ömrüne ulaşır. Uzun ömrü etkileyen kritik faktörler arasında uygun yağlama, tasarım sınırları dahilindeki çalışma sıcaklıkları, nominal kapasiteyi aşan şok yüklerden kaçınma ve hizalama hassasiyeti yer alır. Üreticiler şunu sever: Shanghai SGR Heavy Industry Machinery Co., Ltd. Sağlam tasarım, birinci sınıf malzemeler ve hassas üretim yoluyla dişli kutularını daha uzun hizmet ömrü sağlayacak şekilde tasarlayın.

Planet dişli kutusu yüksek tork yoğunluğuna nasıl ulaşır?

Planet dişli kutuları, benzersiz güç bölme mimarisi sayesinde olağanüstü tork yoğunluğuna ulaşır. Gücü tek bir dişli ağı üzerinden ileten geleneksel dişli düzenlemelerinin aksine, planet sistemler torku aynı anda birden fazla planet dişlisine dağıtır. Bu yük paylaşımı, daha yüksek tork değerlerinin üstesinden gelirken daha kompakt tasarımlara olanak sağlar. Ek olarak, koaksiyel düzenleme, rulman yüklerini ve yatak gerilimlerini en aza indiren dengeli bir kuvvet dağılımı oluşturarak kompakt boyutlara daha da katkıda bulunur. yüksek torklu planet dişli kutusu konfigürasyon, mevcut alan açısından en verimli güç aktarım çözümlerinden birini temsil eder.

Planet dişli kutuları yüksek hassasiyetli uygulamalarda kullanılabilir mi?

Kesinlikle. Planet dişli kutuları, uygun toleranslar ve hassas bileşenlerle üretildiğinde yüksek hassasiyetli uygulamalar için son derece uygundur. Temel hassasiyet göstergeleri arasında düşük boşluk (hassas modellerde genellikle 1 ark dakikanın altında), yüksek burulma sertliği ve mükemmel konumsal tekrarlanabilirlik yer alır. Aşırı hassasiyet gerektiren uygulamalar için özel hassas planet dişli kutusu tasarımlar, önceden yüklenmiş rulmanlar, hassas zemin dişlileri ve optimize edilmiş diş profilleri gibi özellikleri içerir. Bu özellikler planet dişli kutularını robotik, havacılık, tıbbi ekipman ve tam hareket kontrolü gerektiren diğer uygulamalar için ideal kılar.

Planet dişli kutuları hangi bakımları gerektirir?

Planet dişli kutuları, diğer birçok güç aktarım bileşeniyle karşılaştırıldığında nispeten az bakım gerektirir, ancak uygun bakım, servis ömrünü önemli ölçüde uzatır. Birincil bakım faaliyetleri, üretici spesifikasyonlarına göre düzenli yağlamayı, conta bütünlüğünün periyodik olarak incelenmesini ve olağandışı gürültü veya sıcaklık artışlarının izlenmesini içerir. Çağdaş planet dişli kutusu bakımı uygulamalar, arıza oluşmadan önce bakım ihtiyaçlarını tahmin etmek için titreşim analizi, yağ analizi ve termal izlemeden yararlanarak sabit aralıklı değiştirme yerine duruma dayalı izlemeyi vurgular.

Sıralı ve dik açılı planet dişli kutuları arasında nasıl seçim yapabilirim?

Sıralı (koaksiyel) ve dik açılı planet dişli kutuları arasındaki seçim öncelikle özel uygulamanızdaki mekansal kısıtlamalara ve verimlilik gereksinimlerine bağlıdır. Koaksiyel tasarımlar daha yüksek verimlilik ve genellikle daha yüksek tork yoğunluğu sunarak giriş ve çıkış hizalamasının kolay olduğu durumlar için idealdir. Dik açılı konfigürasyonlar, ana taşıyıcının tahrik edilen bileşene dik olarak konumlandırılması gereken mekansal zorlukları çözer, ancak ilave konik dişli kademesi nedeniyle hafif bir verimlilik dengesi sağlanır. Bu temel seçim kararını verirken tüm sistem düzenini, bakım için erişilebilirliği ve verimlilik gereksinimlerini göz önünde bulundurun.
