Güç iletiminin hassas kontrolü: Gezegensel dişli redüktörlerinin tasarım ve uygulama stratejileri

Temel kavramlar ve çalışma ilkeleri Gezegensel dişli redüktörleri

Planet şanzımanları olarak da bilinen gezegen dişli redüktörleri, bir tür hassasiyet ve yüksek verimli iletim cihazıdır. Birincil işlevleri hızı azaltmak ve torku arttırmaktır. Çekirdek bileşenlerin merkezi bir dişli etrafında döndüğü benzersiz "gezegensel" iletim yapılarıyla adlVeırılırlar, tıpkı güneşin etrafında gezegenler gibi.

Çekirdek bileşenler ve işlevleri

Standart bir gezegen dişli redükleyici dört ana parçadan oluşur:

1. Güneş dişlisi : Dişli sisteminin merkezinde yer alan, sürüş dişlisidir. Genellikle motora veya diğer güç kaynağına bağlanır ve güç girişi görevi görür.
2. Gezegen dişlileri : Güneş dişlisinin etrafına eşit olarak dağılmış birkaç dişli. Gezegen taşıyıcısına monte edilmiş, güneş dişlisinin etrafında dönerken kendi eksenlerinde dönerler.
3. Gezegen taşıyıcısı : Tüm gezegen dişlilerini tutan ve bağlayan çerçeve. Çıktı sonu Gezegenli dişli redüktör , gezegen dişlilerinin dönmesine neden olarak güç sağlamak.
4. Halka dişlisi : Tüm gezegen dişlilerini çevreleyen iç dişli bir halka dişlisi. Genellikle sabittir ve tahrikli dişli olarak hareket eder.

Çalışma prensibi

Gezegensel dişli redüktörünün çalışma süreci aşağıdaki gibi özetlenebilir:

1. Güç girişi : Bir motor veya başka bir güç kaynağı, güneş dişlisi Yüksek hızda döndürmek için.
2. Güç iletimi : Dönen güneş dişlisi çevresi ile örgüler Gezegen dişlileri , kendi eksenlerinde dönmelerine neden olur.
3. Rotasyon ve devrim : Çünkü halka dişlisi sabit, Gezegen dişlileri tarafından itilir güneş dişlisi , kendi eksenlerinde dönerken güneş dişlisinin merkezi ekseni etrafında dönmelerine neden olur. Bu devrim, gezegen taşıyıcısı .
4. Güç çıkışı : gezegen taşıyıcısı's Dönme hızı, güneş dişlisi's Hız, ancak torku güçlendirilir. Bu nedenle, gezegen taşıyıcısı Hız azaltma ve tork amplifikasyonunun etkisini elde ederek çıkış sonu olarak hizmet eder.

Parametre Karşılaştırması: Gezegensel ve Diğer İletim Türleri

Avantajlarını vurgulamak için, burada kısa bir karşılaştırma Gezegensel dişli redüktörleri Paralel şaftlı dişli redüktörleri ve solucan dişli sürücüleri gibi diğer geleneksel şanzıman tipleriyle.

Gezegensel dişli redüktörleri: Design, Applications, and Selection Guide

Gezegensel dişli redüktörleri, benzersiz yapıları ve mükemmel performansları nedeniyle modern hassas tahrik sistemlerinin temel bir bileşeni haline gelmiştir. Tasarımlarını, uygulama alanlarını ve doğru seçim yöntemlerini anlamak, ekipmanın verimli ve istikrarlı çalışmasını sağlamak için çok önemlidir.

Gezegensel dişli redüktörleri için uygulama stratejileri

Yüksek hassasiyetleri, yüksek tork yoğunluğu ve kompakt boyutları sayesinde, Gezegensel dişli redüktörleri Çeşitli endüstrilerde kritik bir rol oynamaktadır. Ana uygulama alanları şunları içerir:

• Hassas sürücü : Otomasyon ekipmanlarında, CNC takım tezgahlarında, robot eklemleri, tıbbi cihazlar ve baskı makineleri, Gezegenli dişli redüktörs hassas hız ve konum kontrolü elde etmek için kullanılır. Düşük tepkileri ve yüksek sertlikleri, doğru hareket yörüngelerinin ve tekrarlanabilir konumlandırma doğruluğunu sağlamak için anahtardır.
• Ağır hizmet tipi uygulamalar : Metalurji, madencilik, inşaat makineleri (ör. Vinçler, ekskavatörler) ve rüzgar türbinleri gibi muazzam torklara dayanması gereken ekipmanlarda, Gezegenli dişli redüktörs boyutu azaltırken ve genel ekipman verimliliğini artırırken güvenilir bir şekilde muazzam gücü iletebilir.
• Özel Çevre Uygulamaları : Bazı özel olarak tasarlanmış Gezegenli dişli redüktörs aşırı ortamlara uyum sağlayabilir. Örneğin, özel contalara ve yağlayıcılara sahip modeller, yüksek sıcaklıklar, düşük sıcaklıklar, vakum veya temiz odalar gibi sert koşullarda stabil bir şekilde çalışabilir ve üretim hatlarının sürekliliğini sağlar.

İçin seçim kılavuzu Gezegensel dişli redüktörleri

Doğru seçmek Gezegenli dişli redüktör performansını ve uzun ömürlülüğünü sağlamanın anahtarıdır. Seçim sırasında dikkate alınması gereken temel parametreler ve adımlar şunlardır:

1. Performans parametresi düşünceleri
   • Oran : Gerekli çıktı ve giriş hızları ile belirlenir. Genellikle bir tamsayı oranı olarak ifade edilir (örn. 3: 1, 5: 1, 10: 1).
   • Derecelendirilmiş tork : maximum output torque that the Gezegenli dişli redüktör Nominal koşullar altında sürekli ve güvenli bir şekilde işleyebilir. Gerekli çalışma torku bu değerden daha az veya daha az olmalıdır.
   • Tepki : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Nominal çıktı hızı : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Yeterlik : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Gezegenli dişli redüktör tipik olarak çok yüksektir (>%97).
2. Montaj yöntemi ve arayüz
   • Flanş ve Giriş Mili : Motorun montaj flanşı ve şaft çapı ile mükemmel bir şekilde eşleşmelidir. Yaygın arayüz tipleri arasında silindirik, spline veya anahtarlı şaftlar bulunur.
   • Çıktı uç arayüzü : Katı bir çıkış mili, kama yollu içi boş bir şaft veya flanş monte edilmiş bir çıkış gibi yük gereksinimlerine göre uygun çıkış formunu seçin.
3. Çevresel faktörler
   • Çalışma sıcaklığı : Redüktörün beklenen ortam sıcaklığı aralığında stabil bir şekilde çalışabileceğini ve gerekirse yüksek veya düşük sıcaklıkta yağlayıcılar seçebileceğini doğrulayın.
   • Giriş Koruması (IP) Derecesi : Bir seçin Gezegenli dişli redüktör iç bileşenleri hasardan korumak için çalışma ortamının toz ve nem koşullarına dayanan uygun IP derecesi ile.

Anahtar Gezegensel Dişli Redüktör Parametrelerinin Karşılaştırılması

Nasıl farklı özelliklerin Gezegensel dişli redüktörleri Farklı ihtiyaçları karşılayın, işte temel parametrelerin karşılaştırılması:

Performans optimizasyonu ve endüstri görünümü

Gezegenli dişli redüktör teknolojisinin gelecekteki gelişimi, yüksek performans, zeka ve sürdürülebilirlik talebine yakından bağlıdır. Shanghai SGR Heavy Industry Machinery Co., Ltd.'nin geliştirme yolu bu eğilimleri, özellikle de kompaktlık, modülerlik, düşük titreşim, düşük gürültü , Ve high-end R&D .

Gezegensel dişli redüktör performansını optimize etme stratejileri

Endüstriyel uygulamalarda daha yüksek hassasiyet taleplerini karşılamak için, Gezegensel dişli redüktörleri Aşağıdaki yönlere odaklanır:

1. Modüler ve standartlaştırılmış tasarım :
   • Strateji : Temel bileşenlerini tasarlayarak Gezegenli dişli redüktör (dişli seti, muhafaza gibi) modüler bir şekilde, farklı dişli oranlarına, torklara ve montaj yöntemlerine sahip ürünler hızlı bir şekilde monte edilebilir. Bu, özelleştirme süresini önemli ölçüde kısaltır ve üretim maliyetlerini azaltır. Shanghai SGR Heavy Industry Machinery Co., Ltd. bu endüstri trendini takip ederek üretim verimliliğini ve pazar duyarlılığını artırmak için bu konsepti ürün hattına entegre ediyor.
   • Parametre Comparison : Modüler tasarım önemli avantajlar sunar teslimat süresi and maliyet tam özelleştirme ile karşılaştırıldığında.

     	Modüler ürünler	Özelleştirilmiş ürünler
     	Kısa teslimat süresi, daha düşük maliyet .	Daha uzun teslim süresi, daha yüksek maliyet .

2. Gürültü ve titreşim azaltma teknolojisi :
   • Strateji : Gürültü ve titreşimini azaltmak Gezegenli dişli redüktör performansını ve kullanıcı deneyimini geliştirmenin anahtarıdır. Bu, öncelikle dişli diş profilini optimize ederek, yüksek hassasiyetli taşlama işlemleri (Shanghai SGR'nin dört eksenli bağlantı karmaşık profil taşlama makinesi gibi) kullanılarak ve yüksek performanslı gövde malzemeleri ve sönüm yapıları seçilerek elde edilir. Hassas montaj ve dengeleme ayrıca titreşim kaynaklarını etkili bir şekilde azaltır.
   • Teknoloji karşılaştırması :

     	Standart Mahket Dişlileri	Sarmal dişliler	Hassas zemin dişlileri
     	Gürültü ve titreşim daha büyük , düşük gürültü gereksinimleri olan uygulamalar için uygundur.	Gürültü ve titreşim daha küçük , Yüksek tork ve yüksek hassasiyetli uygulamalar için uygun daha yüksek yük kapasitesi.	Son derece düşük gürültü ve titreşim , en yüksek doğruluk, Şangay SGR gibi üst düzey üreticiler için temel bir teknolojiyi temsil ediyor.

Gelecekteki eğilimler Gezegenli dişli redüktör Teknoloji

Gelişimine dayanarak Shanghai SGR Heavy Industry Machinery Co., Ltd., Sektördeki gelecekteki ana eğilimler şunlardır:

1. Zeka ve dijitalleşme :
   • Eğilim : Gelecek Gezegenli dişli redüktörs basit mekanik bileşenlerden daha fazlası olacaktır. Sensörleri entegre ederek, kendi sıcaklıklarını, titreşimlerini ve yağlama durumlarını gerçek zamanlı olarak izleyebilir ve verileri analiz için buluta yükleyebilirler. Bu etkinleştirecek öngörücü bakım , başarısızlıklardan önce erken uyarıların sağlanması ve böylece maliyetli kesinti sürelerini önlemek.
   • Şangay SGR ile alaka düzeyi : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Hafifleme ve yüksek entegrasyon :
   • Eğilim : Robotik ve otomasyon ekipmanı daha küçük boyut ve daha düşük ağırlık talep ettikçe, Gezegenli dişli redüktörs daha kompakt ve daha hafif olmak için gelişiyor. Yeni malzemeler, üretim süreçleri (entegre kalıplama teknolojisi gibi) ve optimize edilmiş yapısal tasarımlar, azaltıcıların yüksek yük kapasitesini korurken daha küçük boyutlar ve daha hafif ağırlıklar elde etmesine izin verecektir.
3. High-Precision Manufacturing and R&D :
   • Eğilim : Yüksek hassasiyet, Gezegenli dişli redüktör's rekabet gücü. Yurtiçinde yenilenmiş toroidal solucan ve hob ölçüm enstrümanı ve doktora ve kıdemli mühendislerden oluşan bir Ar -Ge ekibi gibi gelişmiş ekipmanlara sahip olmak, ürün doğruluğunu iyileştirmenin ve teknolojik bir hendek oluşturmanın anahtarıdır. Şangay SGR Heavy Industry Machinery Co., Ltd.'nin başarısı, üst düzey ekipman ve yeteneklere uzun vadeli yatırımının bir kanıtıdır.

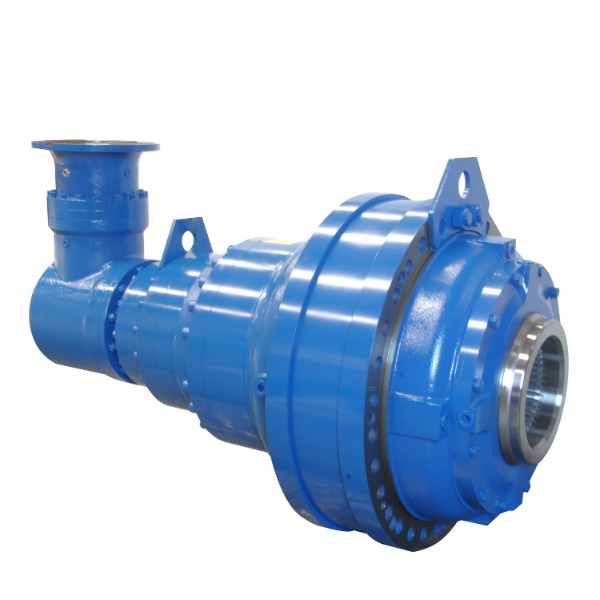

Flanş Giriş Dik açısı Büyük çıkış torku Motorlu Gezegen Şanzımanı
