Planet Dişli Redüktörleri: Tasarım, Uygulamalar ve Seçim Kılavuzu

Nasıl bir Gezegenli dişli redüktör İş?

Episiklik dişli sistemleri olarak da bilinen gezegen dişli redüktörleri, üç ana bileşenden oluşur: güneş dişlileri, gezegen dişlileri ve halka dişlileri. Güneş dişlisi merkezde otururken, hepsi halka dişlisi içine yerleştirilmiş birden fazla gezegen dişlisi döner. Bu kompakt düzenleme, geleneksel dişli sistemlerine göre çeşitli avantajlar sağlar.

• Güneş dişlisi, tipik olarak motor şaftına bağlı giriş görevi görür
• Planet Gears hem güneş hem de halka dişlilerle eşzamanlı olarak ağ
• Gezegen dişlilerini tutan taşıyıcı çıktı görevi görür
• Yüzük dişlisi düzeltilebilir, giriş olarak veya çıktı yapılandırmaya bağlı olarak

Paralel şaft dişli redüktörleriyle karşılaştırıldığında, Gezegensel dişli redüktörleri Daha yüksek tork yoğunluğu, daha iyi yük dağılımı ve daha kompakt boyutlar sunar. Yük çoklu gezegen dişlileri arasında paylaşılır ve daha küçük bir pakette daha fazla tork kapasitesi sağlar.

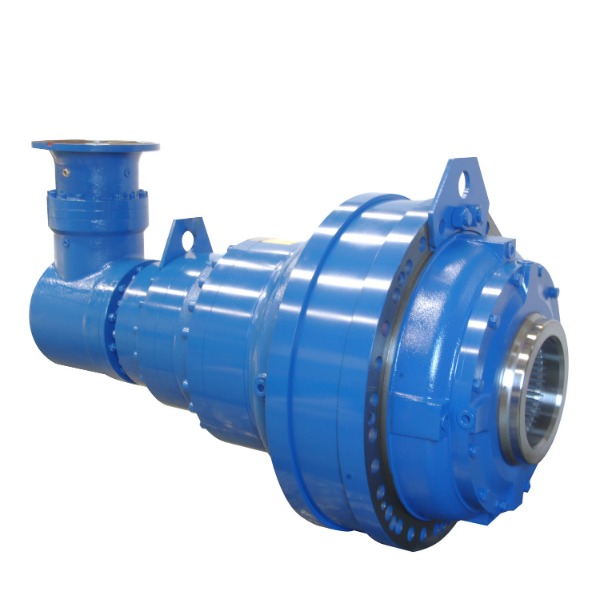

Flanş Giriş Sağ açı Büyük çıkış torku motorlu gezegen şanzımanı

Gezegenli dişli sistemlerinin avantajları

Gezegenli dişli sistemlerinin benzersiz mimarisi çeşitli performans avantajları sağlar:

• Yüksek tork yoğunluğu: Birden fazla gezegen dişlisi yükü paylaşarak daha az alanda daha fazla tork sağlayarak
• Kompakt Tasarım: Konsantrik düzenleme daha küçük ayak izine neden olur
• Yüksek verimlilik: Güç bölmesi nedeniyle aşama başına tipik olarak% 95-98
• Mükemmel sertlik: Birden fazla temas noktası sertlik sağlar
• Düşük Titreşim: Dengeli kuvvetler titreşimi ve gürültüyü azaltır

Doğru seçmek Gezegensel şanzıman oranı Başvurunuz için

Optimal performans için uygun dişli oranının seçilmesi çok önemlidir. Oran, giriş hızı ve çıkış torku arasındaki ilişkiyi belirler. Ortak oranlar, tek aşamalı tasarımlar için 3: 1 ila 100: 1 arasında değişir ve çok aşamalı birimler 10.000: 1'e kadar oranlar sunar.

Oran seçimini etkileyen faktörler

Birkaç husus ideali etkiler Gezegensel şanzıman oranı Bir uygulama için:

• Gerekli çıkış hızı ve tork
• Mevcut giriş gücü ve hız
• Dinamik yanıt gereksinimleri
• Verimlilik Hedefleri
• Fiziksel alan kısıtlamaları

Oran Karşılaştırma Tablosu

İçin bakım ipuçları Gezegenli dişli redüktörs Endüstriyel uygulamalarda

Uygun bakım, hizmet ömrünü önemli ölçüde genişletir Gezegensel dişli redüktörleri in industrial applications . Bu sistemler genellikle zorlu koşullar altında çalışır ve düzenli bakımı gerekli kılar.

Rutin bakım prosedürleri

Kapsamlı bir bakım programı şunları içermelidir:

• Düzenli yağlama kontrolleri ve değişiklikleri
• Titreşim İzleme
• Termal denetimler
• Cıvata tork doğrulaması
• Mühür Bütünlük Kontrolleri

Ortak Arıza Modları ve Önleme

Tipik başarısızlık mekanizmalarını anlamak kesinti süresini önlemeye yardımcı olur:

Karşılaştırma Gezegensel dişli redüktör vs harmonik sürücü Teknolojiler

Hassas azaltma sistemlerini seçerken, mühendisler genellikle karşılaştırır Gezegensel dişli redüktör vs harmonik sürücü Çözümler. Her teknolojinin farklı uygulamalara uygun farklı özellikleri vardır.

Performans Karşılaştırması

İki teknoloji arasındaki temel farklılıklar:

• Tepke: Harmonik sürücüler sıfıra yakın bir tepki sunarken, gezegen sistemleri tipik olarak 1-10 ark-min
• Sertlik: Gezegensel dişliler daha yüksek burulma sertliği sağlar
• Yeterlik: Gezegensel sistemler genellikle daha verimlidir (% 95-98'e karşı% 80-90)
• Boyut: Harmonik sürücüler eşdeğer oranlar için daha kompakt olabilir

Uygulama Uygunluğu

Anlayışlı Gezegenli dişli sistemlerinde tepki

Gezegenli dişli sistemlerinde tepki Yön değiştiğinde dişli diş dişleri arasındaki hafif hareketi ifade eder. Bazı tepkiler kaçınılmaz olsa da, aşırı miktarlar konumlandırma hatalarına ve titreşime neden olabilir.

Tepkinin nedenleri

Sistem tepkisine çeşitli faktörler katkıda bulunur:

• İmalat toleransları
• Dişli diş temizliği
• Rulman boşlukları
• Montaj varyasyonları
• Zamanla Giymek

Hassas uygulamalarda geri tepmeyi en aza indirmek

Balyapı azaltma teknikleri şunları içerir:

Seçme Yüksek hassasiyetli gezegen şanzımanları Robot için

Robotik Uygulamalar Talep Yüksek hassasiyetli gezegen şanzımanları Bu doğruluk, sertlik ve kompakt boyutları birleştirir. Bu sistemler, konumlandırma tekrarlanabilirliğini korurken genellikle dinamik yükleri ele almalıdır.

Robotik için Anahtar Seçim Kriterleri

Robotik uygulamalar için şanzımanlar belirlerken önemli hususlar:

• Burulma sertliği
• Backlas spesifikasyonları
• Çalışma hızlarında verimlilik
• Ağırlık ve atalet
• Çevre sızdırmazlığı

Robot Türüne Göre Performans Gereksinimleri
