Üç yaygın endüstriyel dişlilerin redüktör tipinin karşılaştırılması

bir endüstriyel güç Sert bir mahfaza içine bilezikler tahrikleri, sonsuz dişler tahrikleri veya zincirler sonsuz tahriklerden oluşan müstakil bir üniteyi ifade eder. Endüstriyel kasa kutusunun ana işlevi, Hızı ve çıkış torkunu değiştirerek yüksek tork ve düşük dönüş hızı sağlanır.

Yaygın olarak kullanılan endüstriyel dişli redüktörleri temel olarak şunları içerir: dişli redüktörler, sonsuz dişli redüktörler ve planet dişli redüktörler. Bu sayede, dişli redüktör tedarikçileri olan SGR, hızlı bir şekilde anlamanıza yardımcı olmak için bu üç yaygın dişli redüktörü incelemesini özetleyen bir karşılaştırmasını sunacaktır.

(1) Dişli redüktörleri

Yaygın dişli redüktör tipleri arasında silindirik dişli redüktörler, konik dişli redüktörler ve konik-silindirik dişli redüktörler bulunur. Bunlar arasında silindirik dişli redüktörler en yaygın kullanılan ve en geniş uygulama alanına sahip olanıdır. Silindirik dişliler redüktörler ayrıca diğerlerinin yanı sıra tek yönlü, çift yönlü ve üç yönlü silindirik dişliler redüktörler olarak sınıflandırılabilir.

Tek vitesli silindirik dişliler redüktörler 3 ila 5 redüksiyon oranlarına uygundur. Dişli dişleri düz, helisel veya balıksırtı olabilir. Muhafaza genellikle demirden yapılır ancak üretilen çelik plakalardan da üretilebilir. Makaralı rulmanlar yaygın olarak kullanılırken, kayar rulmanlar yalnızca ağır yükler veya çok yüksek hızlar için kullanılır.

İki kademeli silindirik dişli redüktörleri ayrıca üç tip tipte: tip tipi, farklı dağıtımlı tip ve koaksiyel tip; uygulanabilir redüksiyon oranları 8'den 40'a kadar değişiyor.

İki dişli silindirik dişli redüktörlerde, iki silindirli silindirik dişliler redüktörün dişlileri, yüksek aralıklı uzunluklarda, yataklara göre asimetrik olarak mevcuttur.  Tork giriş ve çıkışlarının, şekillerinin şekillenmesinin neden olduğu dişlerin genişliği boyunca eşit olmayan yük görünümlerini küçültmek için görünümlerden görünüme konumlanmıştır. Paralel milli iki döngü silindirik dişli redüktör basit bir yapıya sahip olup en yaygın kullanılan tiptir.

Bölünmüş sarılı, iki silindirik dişliler redüktörde dişliler, rulmanlara göre simetrik olarak sunulan seçenekler, bu da zincirler ve rulmanlar üzerinde daha düzgün bir gerilim oluşmasını sağlar. Mil üzerindeki toplam eksenel kuvvet en aza indirmek için iki çift dişlinin helis uzunluğu olmalıdır. Bölünmüş yollu iki silindirik dişli redüktörler daha karmaşık bir yapıya sahiptir ve sıklıkla yüksek güç ve değişken yük içeren uygulamalarda kullanılır.

Koaksiyel iki silindirik dişli redüktörleri büyük bir eksenel boyuta, uzun bir ara mil ve açıklıklara zayıf sertliğe sahiptir. İki büyük kesitin yağlama yağına dalma derinliği benzer olduğunda, yüksek hızlı kademe dişlilerinin yük taşıma kapasitesinden tam olarak yararlanılamaz. Koaksiyel iki silindirik dişli redüktörler, çıkış ve çıkış millerinin aynı eksende olduğu uygulamalarda yaygın olarak kullanılır.

Genel olarak dişli redüktörleri yüksek aktarım hızlarına, güvenilir çalışmaya, uzun hizmet ömrüne sahiptir ve bakım kolaylığına sahiptir. Metalürji, madencilik ve kömür çıkarma, tarım makineleri, tekstil baskı ve boyama gibi endüstrilerde yaygın olarak kullanılmaktadır.

(2) Sonsuz dişli redüktörler

Sonsuz dişli redüktörler esas olarak silindirik sonsuz dişli redüktörlere, sarmal sonsuz dişli redüktörlere, konik sonsuz dişli redüktörlere ve sonsuz dişli redüktörlere bölünmüştür.

Sonsuz dişli redüktörler 10'dan 80'e kadar redüksiyon oranları için uygundur.  Sonsuz dişli redüktörler kompakt bir yapıya sahiptir, büyük yapıya sahiptir, düzgün çalışma ve düşük gürültüye sahiptir, ancak iletim verimliliği düşüktür, ancak bunları düşük güçlü, aralıklı uygulamalar için uygun modeller.

Ayrıca sonsuz dişli redüktörler, değiştirme kilitleme fonksiyonuna sahiptir, bu da bunların yükünün değişiminin kesintilerini uygulamalar için ideal muhafaza ve dikey kaldırma ve ağır hizmet tipi çalıştırma işlemlerinde güvenli bir şekilde kesilmesini sağlar. Tipik uygulamalar şunları içerir: kaldırma ve kaldırma ekipmanları, madencilik ve metalurji ekipmanları, valf aktüatörleri, otomasyonlar ve özel makineler vb.

Örneğin, SGR'nin sonsuz dişli redüktörlerinin sonsuz dişlileri ve sonsuz dişlileri, karbürlenmiş, sertleştirilmiş ve daha sonra taşlanmış 20CrMnTi çelikten yapılmış sonsuz dişli ve yüksek performanslı alaşımlı bronzdan yapılmış sonsuz dişli çarkı ile çok sayıda dişle birleşerek uzun süre çalıştırılabilmesini sağlar, aktarma değişimi ve uzun ömür sağlar.

Aynı spesifikasyonlara sahip silindirik sonsuz dişli setleriyle karşılaştırıldığında yük kapasitesi ve değişim miktarı önemli ölçüde iyileştirilmiştir.  Ayrıca, yüksek dişli oranlarında mekanik olarak kendinden kilitleyerek özellikleri sergileyerek kaldırma makinelerinin güvenlik performansını etkili bir şekilde arttırır. Sistem, Çinli mühendisler tarafından icat edilen bu yeni iletim teknolojisinin geliştirilmesine ve tanıtılmasına katkıda bulunmayı umarak tasarım, üretim parçaları, montaj ve test yöntemleri üzerine sistemli kurulumlar yürütmek üzere ilgili üniversitelerle işbirliği içinde yürütülmüştür.

(3) Planet dişli redüktörleri

Planet dişli redüktörleri, sarmal planet dişli redüktörlerini, sikloidal fırıldak redüktörlerini ve harmonik dişli redüktörlerini içerir. Bunlar arasında sarmal gezegen dişli redüktörler en yaygın kullanılan, teknolojik olarak olgun ve endüstriyel olarak uyarlanabilir tiptir.

Eşsiz gezegenlerin yapısal yapısı nedeniyle, gezegenlerin dünyasının minimum tek işlem yeniden uyarlama oranı 3'tür ve maksimum genellikle 10'u aşmaz. Yaygın redüksiyon oranları: 3/4/5/6/8/10. Bir anahtarın başarısız olduğu aşama sayısı genellikle 3'ü geçmez, ancak bazı özel başlatma parçalarının çalıştırılması 4 aşamalı olarak yeniden gerçekleştirilebilir.

Diğer dişli redüktörlerle karşılaştırıldığında planet dişli redüktörler, yüksek verim, yüksek frekans, yüksek iletim hızı, yüksek tork, kompakt boyut, güç bölmesi, çok dişli geçme, uzun servis ömrü ve sorunsuz çalışma gibi avantajlar sunar. Ayrıca planet dişli redüktörler, hızın azaltılması, torkun arttırılması ve ataleti eşleştirmek için çoğu adım motorlara ve servo motorlara monte edilir. Endüstriyel otomasyonlar, hassas makineler, yeni enerji ürünleri, inşaat makineleri ve üst düzey üretim ürünleri gibi temel alanlarda yaygın olarak kullanılmaktadırlar.

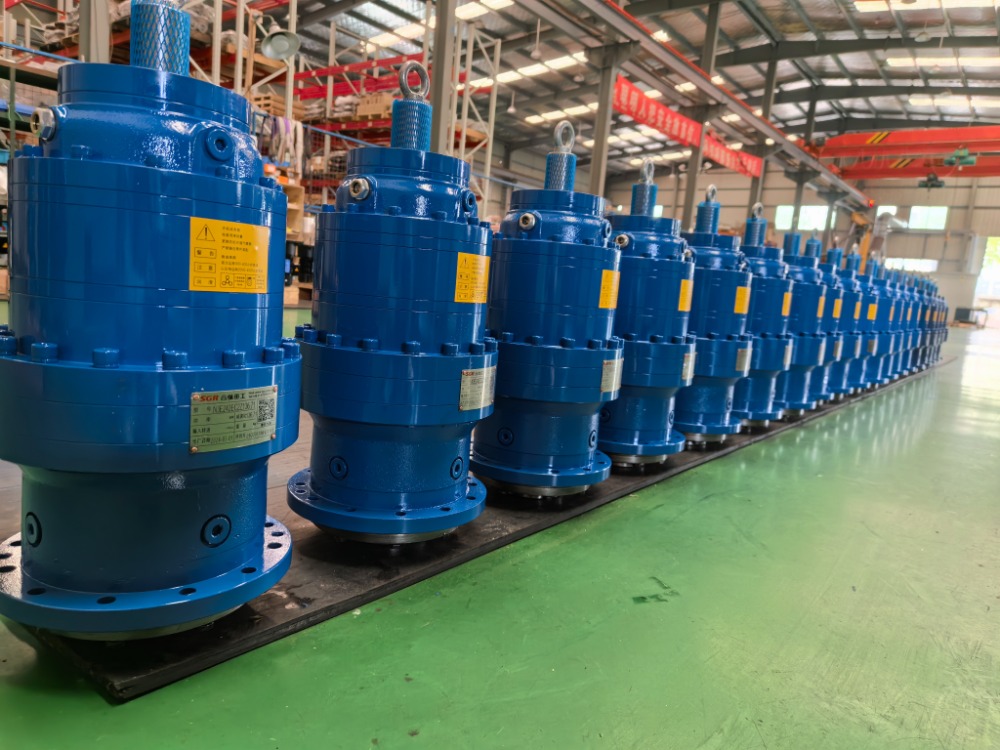

Örneğin, SGR'nin planet dişli redüktörleri, karbürlenmiş, söndürülmüş ve daha sonra hassas taşlanmış 20CrMnTi çelikten yapılmış dişlilere sahiptir.  Çok aktarımlı yük paylaşımı, sorunsuz ve güvenilir çalışma, yüksek mekanik verim gibi avantajlar sunar.

Ürün, "aynı tipteki ithal redüktörlerin değiştirilmesi" olarak konumlandırılmıştır (Brevini, Dynamic, Rossi, Bonfiglioli gibi yabancı markaların benzer yerlerdeki yeri).  Tasarım konsepti ve üretim teknolojisi uluslararası standartlardadır. Yerelleştirilmiş hizmet ve uygun fiyat-performans oranı nedeniyle inşaat makineleri, denizcilik yardımcı işlemleri, madencilik makineleri, tekstil ve baskı makineleri dahil olmak üzere çeşitli endüstriyel alanlardaki kullanıcılar tarafından tanınmaktadır.(Yazar,SGR, Angie Zhang)
