Çift saran solucan dişli azaltıcı nedir?

Mekanik şanzıman cihazları ailesinde, gezegensel dişli redüktör göz kamaştırıcı bir inci gibidir, parlak bir şekilde parlar ve makine endüstrisinin dikkatini çeker. Redüktörler söz konusu olduğunda, akla gelen ilk şey gezegen dişli redüktördür. Ancak, Çift zarif solucan dişli redüktör aynı zamanda mekanik iletim alanında vazgeçilmez bir "karanlık at" ürünüdür.

Peki çift saran solucan dişli azaltıcı nedir? Ve nasıl geliştirildi? Bu makalede, SGR sizinle çift zarif solucan dişli redüktörleri hakkında bazı bilgiler paylaşmak istiyor.

(1) Çift saran solucan dişli redüktörünün geçmişi.

Çift zarif solucan dişli redüktörleri söz konusu olduğunda, düzlem solucan dişli şanzımanından bahsetmeliyiz.

1922 gibi erken bir tarihte, Amerika Birleşik Devletleri'nde uçak solucan dişli iletimi üretildi. O zaman, esas olarak astronomik teleskoplar, dişli ölçüm aletleri, dairesel çizgi gravür makineleri, vb.

1951'de Japonya'dan Sato, büyük iletim oranlarından küçük ve orta iletim oranlarına genişleyen sarmal düzlem solucan dişli şanzımanını icat etti.

Çin'de, düzlemsel solucan vitesleri üzerine yapılan araştırma, 1960'ların başında, Makine İnşaat Endüstrisi İlk Bakanlığı Mekanik Bilim Araştırma Enstitüsü'nün araştırmaya başladığı zaman başladı. O zamandan beri, Enstitü birçok teknik zorluğun üstesinden geldi, düzlemsel türbin çiftinin merkez mesafesini ve solucan dişlisinin çapını sürekli olarak azalttı ve solucan dişlisini gittikçe daha hassas hale getirdi.

1971'de, Çin'deki Shougang Grubu Makine Tesisi, sarmal uçak solucan dişlilerinin üretimine dayanan ilk uçak saran solucan dişlileri setini oluşturdu ve bunları resmi olarak endüstriyel üretimde kullandı. Bu nedenle, çift zarflı solucan dişli redüktörü şüphesiz Çinliler tarafından icat edilen bir iletim cihazıdır.

(2) Çift saran solucan dişli redüktörlerinin avantajları

Çift saran toroidal solucan dişli redüktör, esas olarak bir düzlem çift saran toroidal solucan, bir solucan tekerleği ve bir muhafazadan oluşur. Toroidal solucan düzlemi, ana yüzey olarak bir düzlem kullanır ve göreceli dairesel hareket yoluyla, toroidal solucanın diş yüzeyini içerir ve daha sonra solucanın diş yüzeyini ana yüzey olarak kullanır ve solucan tekerleğinin diş yüzeyini bağıl hareketle sarar.

Silindirik solucanlarla karşılaştırıldığında, çift zarflı toroidal solucan dişli redüktörünün iki belirgin avantajı vardır. Birincisi büyük yük taşıma kapasitesidir, çünkü çift zarif toroidal solucanın dış kontur jeneratrixi, daha fazla dişin ağlamaya girebileceğini, temas alanını artırdığını ve diş yüzeyi basıncını azaltabileceğini belirler.

Çift saran toroidal solucan redüktörünün bir diğer avantajı yüksek verimliliğidir. Çift saran toroidal solucan redüktöründe, solucanın diş yüzeyi sertleştikten sonra tam olarak öğütülür, hem diş yüzeyi sertliği hem de diş yüzeyi pürüzlülüğü iyileştirilmiştir, bu da çok yüksek bir diş şekli doğruluğu elde edebilir. Ve diş yüzeyi temas alanı büyük ve temas hattının toplam uzunluğu arttığından, verimlilik büyük ölçüde geliştirilebilir.

(3) SGR’nin çift zarflı solucan dişli redüktörüyle ilgili gerçekler

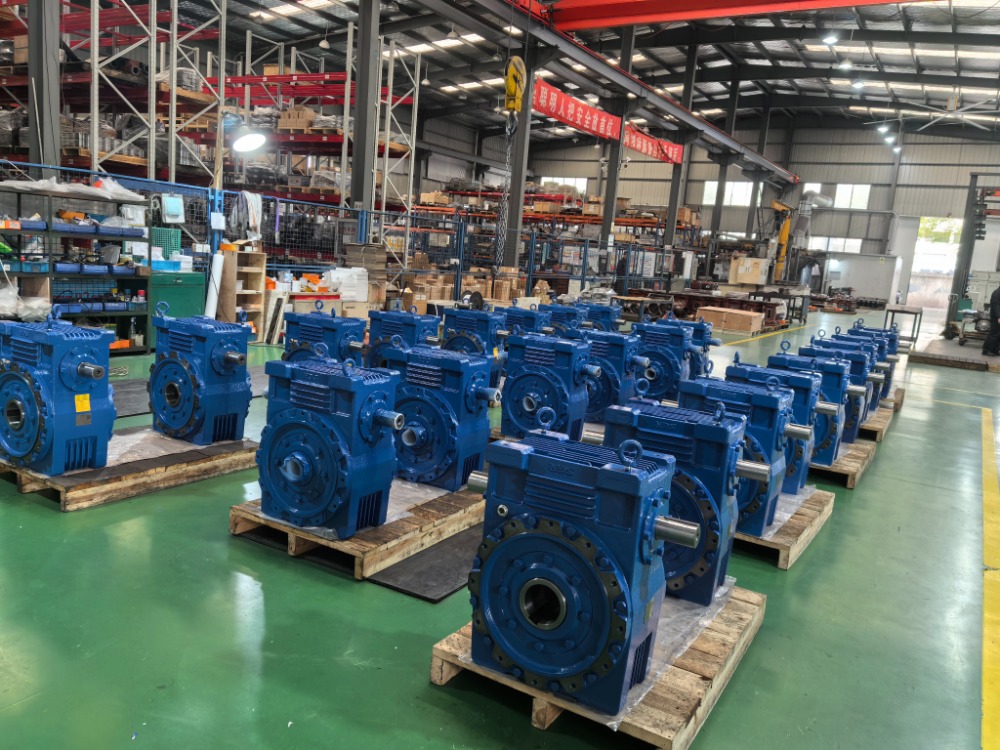

Mekanik şanzıman alanında bir öncü olarak, gezegen dişli redüktör üreticisi SGR ayrıca C serisi çift zarflı solucan dişli redüktörünü tasarladı ve üretti.

Bu çift zarflı toroidal solucan dişli redüktör, karbürlendikten ve 20CRMNTI ile söndürüldükten sonra taşlama ile işlenir ve solucan tekerleği, uzun süreli aşınma direncini, yüksek iletim verimliliğini ve uzun ömrü koruyabilen yüksek performanslı alaşım bronzdan yapılmıştır. Aynı spesifikasyonların silindirik solucan ve solucan tekerleği çiftleri ile karşılaştırıldığında, yük taşıma kapasitesi ve iletim verimliliği önemli ölçüde iyileştirilmiştir. Büyük hız oranı altında, makinelerin güvenlik performansını etkili bir şekilde artırabilen mekanik kendi kendine kilitleme performansı vardır.

Çift saran solucan redüktör ürünlerinin geliştirme eğilimi minyatürleştirme, yüksek hız, düşük gürültü ve yüksek güvenilirliktir. Yüksek verimliliğe, yüksek aşınma direncine, uzun hizmet ömrüne ve yüksek güvenilirliğe sahip olan ve tasarım, süreç, üretim ve montajda sürekli yenilik yapan çift saran solucan azaltıcısı, kesinlikle pazar tarafından tercih edilecektir. （Yazar: SGR, Angie Zhang）
