Tek ve çok aşamalı gezegen şanzımanları arasındaki farklar nelerdir?

Endüstriyel güç iletimi dünyasında, gezegen şanzımanları yüksek performanslı makinelerin bel kemiği haline gelmiştir. Ekipman talep ettikçe-daha yüksek tork, daha fazla verimlilik ve daha kompakt tasarımlar istemek-OEM'ler ve sistem entegratörleri kritik bir kararla karşı karşıyadır: tek aşamalı bir veya seçerse Çok aşamalı gezegen şanzımanı ? Bu iki konfigürasyon arasındaki farkları anlamak, makine performansını, güvenilirliğini ve toplam sahiplik maliyetini optimize etmek için gereklidir.

Şangay merkezli önde gelen bir gezegen şanzımanı üreticisi olan SGR'de, hem tek aşamalı hem de çok aşamalı gezegen şanzımanlarında ve çift gelişen solucan şanzımanlarında uzmanlaşıyoruz. 15 yılı aşkın mühendislik uzmanlığı, 15.000㎡ üretim tesisi ve Ph.D. Araştırmacılar ve kıdemli mühendisler, excavation olmayan sondaj, madencilik, enerji üretimi, tekstil makineleri ve daha fazlasının titiz taleplerini karşılayan iletim çözümleri tasarlıyoruz.

Tek ve çok aşamalı gezegen şanzımanları arasındaki temel ayrımları ve SGR’nin çok aşamalı gezegen şanzımanları neden piyasada öne çıkıyor.

(1) Tek aşamalı gezegen şanzımanı: sadelik, verimlilik ve kompaktlık

Tek aşamalı bir gezegen şanzımanı, bir güneş dişlisi, çoklu gezegen dişlileri, bir halka dişlisi ve bir taşıyıcıdan oluşur. Güç, tek bir indirgeme aşaması ile iletilir, bu da onu gezegen ailesinde en basit ve verimli konfigürasyon haline getirir.

Singe aşamalı gezegen şanzımanının temel özellikleri:

Hız oranı aralığı: Tipik olarak 3: 1 ila 10: 1

İletim Verimliliği: Aşama başına ≥% 97 - Mekanik Sürücülerdeki En Yüksek arasında

Kompakt Tasarım: Minimum eksenel uzunluk ve hafif, uzay kısıtlı uygulamalar için ideal

Düşük tepki: Hassas zemin dişlileri, servo ve hareket kontrol sistemleri için uygun ≤3 arcmin tepkisi elde ediyor

Yüksek Güç Yoğunluğu: Minimum ısı üretimi ile verimli güç akışı

Tek aşamalı gezegen şanzıman uygulamaları:

• Elektrikli Yatay Yönlü Sondaj (HDD) Teçhizatlar
• Küçük ve orta jeneratörler
• Orta tork gereksinimleri olan konveyör sistemleri
• Robotik ve otomatik montaj hatları

Tek aşamalı gezegen şanzımanı, verimlilik, tepki hızının ve kompaktlığın öncelik verildiği senaryolarda mükemmeldir. Orta hız azaltma ve düzgün çalışma gerektiren yüksek hızlı giriş kaynakları (örn. 1500-3000 rpm motorlar) için tercih edilen seçimdir.

Bununla birlikte, uygulamalar daha yüksek indirgeme oranları veya daha fazla çıkış torku gerektirdiğinde, tek bir aşama fiziksel sınırlarına ulaşır. Burası çok aşamalı gezegen şanzımanı üstün çözüm haline geliyor.

(2) Çok aşamalı gezegen şanzımanı: güç, tork ve çok yönlülük

Çok aşamalı bir gezegen şanzımanı (genellikle iki veya üç aşama), birden fazla gezegen setini seri olarak tek bir muhafaza içinde birleştirir. İlk aşamanın çıkışı, indirgeme oranını ve tork çıkışını çarparak bir sonraki girişin girişi haline gelir.

Temel Özellikler:

• Hız oranı aralığı: 20: 1 ila 100: 1 (ör. 5: 1 × 4: 1 = 20: 1)
• Çıkış torku: Tek aşamadan önemli ölçüde daha yüksek-aynı çerçeve boyutu için 5 × daha büyük
• Verimlilik: Ek vites ağları nedeniyle biraz daha düşük, ancak iki aşama için hala% 94 -% 96 oranında yüksek
• Yapısal sertlik: Birden fazla aşamada gelişmiş yük dağılımı, şok yükleri altında dayanıklılığı artırır
• Özelleştirme esnekliği: Belirli yük profillerini karşılamak için farklı dişli oranlarını ve malzemeleri birleştirebilir

Çok aşamalı gezegen şanzıman uygulamaları:

• 100.000 nm tork gerektiren ağır hizmetkâr olmayan sondaj kuleleri
• Sürekli yük altında çalışan madencilik konveyörleri ve kırıcılar
• Rüzgar türbini perdesi ve sapma sürücüleri
• Büyük endüstriyel mikserler ve ekstrüderler

Çok aşamalı şanzımanlar biraz daha uzun ve daha ağır olsa da, yüksek torku kontrollü, verimli bir şekilde sağlama yetenekleri, onları zorlu endüstriyel ortamlarda vazgeçilmez kılar. Harici hız azaltıcılara veya verimsiz solucan dişli kombinasyonlarına olan ihtiyacı ortadan kaldırırlar, sistem tasarımını kolaylaştırır ve güvenilirliği artırırlar.

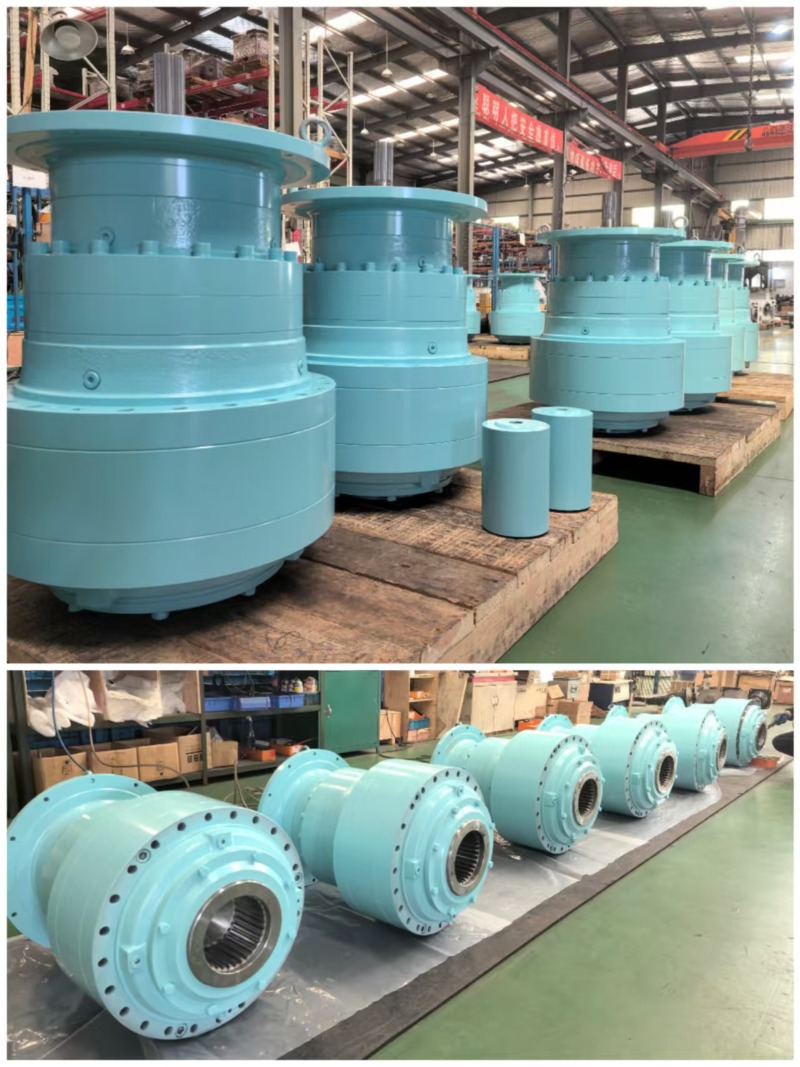

(3) SGR çok aşamalı gezegen şanzımanı: aşırı performans için tasarlanmış

SGR olarak, sadece çok aşamalı gezegen şanzımanları üretmiyoruz-onları gerçek dünyadaki endüstriyel zorluklar için mühendisiz. Çok aşamalı gezegen şanzımanlarımız, tork kapasitesi, verimlilik ve hizmet ömrüdeki standart tekliflerden daha iyi performans gösterecek şekilde tasarlanmıştır.

SGR çok aşamalı gezegen şanzımanlarının temel avantajları:

• Tescilli dişli optimizasyonu: Şirket içi toroidal solucan çifti optimizasyon sistemimiz ve gelişmiş sonlu eleman analizi, tam yük altında bile optimal diş teması, yük dağılımı ve gürültü azaltma sağlar.
• Yüksek hassasiyetli üretim: Dişliler, karbürize, söndürülmüş 20crmnti alaşımlı çelikten hassas kesilmiştir. Bu, uzun vadeli dayanıklılık ve minimal aşınma sağlar.
• Entegre Test ve Doğrulama: Her SGR şanzımanı, şirket içi test tezgahlarımızda tam güç performans testine uğrar, sıcaklık, titreşim ve verimlilik için gerçek çalışma koşullarını simüle eder.
• Özel Çözümler: Özel hız oranları, montaj yapılandırmaları, yağlama sistemleri ve izleme arayüzleri sunuyoruz.

SGR çok aşamalı gezegen şanzımanlarının ana uygulamaları:

• Excavation olmayan sondaj: SGR çok aşamalı gezegen şanzımanları elektrikli elektrik ve dizel güdümlü HDD kuleleri, kaya penetrasyonu ve boru raybası için gereken yüksek tork ve düşük hızlı kontrolü sağlar.
• Madencilik ve taş ocağı: Ağır hizmetli konveyörlerde ve kırıcılarda kullanılır, şanzımanlarımız sürekli çalışmaya ve sık yük şoklarına dayanır.
• Enerji Üretimi: Sabit, az bakım gerektiren performans sağlayarak küçük ölçekli jeneratörlere ve yardımcı sürücülere entegre edilmiştir.

SGR, Şangay Yüksek Teknoloji Girişimidir ve şehrin “uzmanlaşmış, sofistike, benzersiz ve yenilikçi” (Zhuan Jing Te Xin) programında listelenmiştir. N Serisi Planet Gearbox'ımız Çin Gear Association’ın “Bilim ve Teknoloji Başarısı Birincilik Ödülü” nü (2009) kazandı ve Şangay Yüksek Tecresi Dönüşüm Projesi olarak kabul edildi. İnovasyona olan bağlılığımızı yansıtan birden fazla buluş ve fayda modeli patentine sahiptir.

Sonuç: Uygulamanız için doğru gezegen şanzımanı seçmek

Tek aşamalı ve çok aşamalı gezegen şanzımanları arasındaki seçim, makinenizin hızına, torkuna, verimliliğine ve alan gereksinimlerine bağlıdır.

• Yüksek verimlilik, kompaktlık ve ılımlı azaltma ihtiyaçları için tek aşamayı seçin.
• Yüksek tork, büyük hız azaltma ve ağır hizmet işlemi için çok evreli seçin.

Önde gelen bir Çin gezegen şanzımanı şirketi olan SGR, her iki konfigürasyonu da tavizsiz kalitede sunuyor. Özellikle çok aşamalı gezegen şanzımanlarımız, güç iletim mühendisliğinin zirvesini temsil ediyor-sağlam performans, genişletilmiş hizmet ömrü ve üstün yatırım getirisi.

Güvenilir, yenilikçi ve teknik olarak gelişmiş bir şanzıman ortağı arayan OEM'ler ve endüstriyel üreticiler için SGR akıllı seçimdir. Uygulamanızı tartışmak ve gezegen şanzımanlarımızın ekipmanınızın performansını nasıl yükseltebileceğini keşfetmek için bugün bize ulaşın. (Yazar, SGR, Angie Zhang)
