Şanzıman imalatının sırları

Dişli aktarım sistemlerinde 15 yılı aşkın uzmanlığa sahip ünlü bir Çinli dişli kutusu şirketi olan SGR'de ürün müdürü olarak, titiz mühendisliğin ham çeliği görev açısından kritik güç çözümlerine nasıl dönüştürdüğüne tanık oldum.

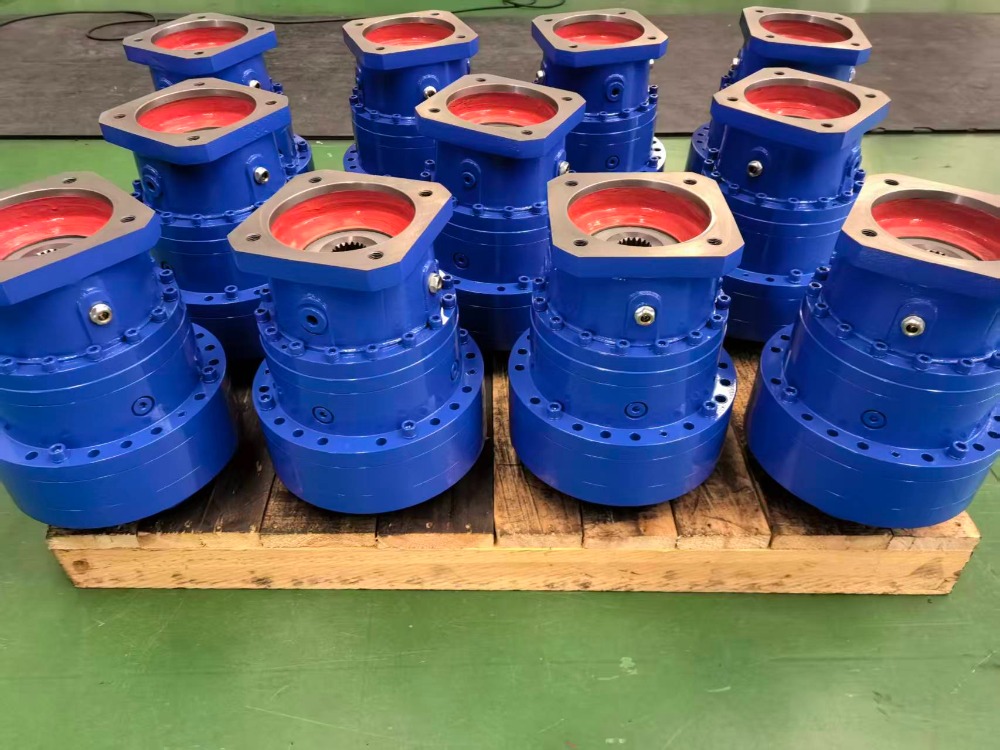

Yüzlerce modelden oluşan N serisi planet dişli kutularımıza mühendislik makineleri, madencilik, denizcilik yardımcı sistemleri, metalurji, kauçuk işleme ve tekstil baskı gibi zorlu sektörlerde güvenilmektedir.

Ancak SGR'yi gerçekten farklı kılan şey sadece ölçek değildir; üretimin her aşamasına gömülü olan titizliktir. Malzeme seçiminden son doğrulamaya kadar dişli kutusu üretimi metalurjinin, hassas işlemenin ve kalite kontrolün bir senfonisidir. Burada SGR'nin güvenilir, yüksek performanslı planet redüktörlerinin ardındaki temel sırları açığa çıkarıyoruz.

Hammadde seçimi: dayanıklılığın temeli

Yolculuk, doğru çelikle işlemeden çok önce başlar. Güneş dişlisi, planet taşıyıcı ve iç halka dişlisi gibi kritik bileşenler için SGR yalnızca 20CrMnTi gibi yüksek kaliteli alaşımlı yapı çelikleri kullanır. Bu malzeme, ağır endüstriyel ortamlarda yaygın olarak görülen döngüsel yüklere ve şok darbelere dayanmak için gerekli olan olağanüstü sertleşebilirlik ve yorulma mukavemeti sunar. Her parti, varışta sıfır dahili kusur sağlamak üzere spektral analize ve ultrasonik incelemeye tabi tutulur. Çünkü yüksek torklu uygulamalarda mikroskobik yabancı maddeler bile erken arızaya yol açabilir. SGR olarak biz performansın moleküler düzeyde başladığına inanıyoruz.

Kaba işleme ısıl işlemi: şekillendirme gücü

Doğrulandıktan sonra ham ham parçalar, tane akışını hizalamak ve mekanik bütünlüğü artırmak için hassas dövme işlemine tabi tutulur. Bunu, net şekillere ulaşmak için CNC merkezlerinde kaba tornalama ve frezeleme takip eder; böylece termal işleme hazırlanırken optimum malzeme yapısı korunur.

Gerçek dönüşüm ısıl işlem sırasında gerçekleşir. Bileşenler kontrollü atmosferde karbonlama ve su verme işlemlerine tabi tutulur, ardından düşük sıcaklıkta tavlama yapılır. Bu işlem, aşınma direnci için sertleştirilmiş bir yüzey (HRC 58-62) sağlarken, darbeyi çatlamadan emen sağlam, sünek bir çekirdeği korur. Bu çift özellikli profil, ani yük artışlarının rutin olduğu madencilik konveyörleri veya deniz vinçleri gibi uygulamalarda tartışılamaz. SGR'nin çok odacıklı ısıl işlem hatları, karbon potansiyeli doğruluğunu ±%0,05 dahilinde sağlayarak bozulmayı en aza indirir ve tutarlılığı maksimuma çıkarır.

Finiş işleme: mikronların mükemmelliği tanımladığı yer

Isıl işlem sonrası parçalar, dişli kutusu iyileştirmesinin kalbi olan yüksek hassasiyetli bitirme aşamasına girer. Dişliler, gelişmiş CNC profil taşlama makinelerinde taşlanır ve AGMA 12'ye kadar diş doğruluğu elde edilir. Bu, tam yük altında bile düzgün kavrama, minimum iletim hatası ve 85 dB'nin altındaki gürültü seviyelerini sağlar.

Ayrıca SGR, yalnızca standart sarmal dişlileri değil aynı zamanda toroidal sonsuz vida profilleri gibi karmaşık geometrileri de işleyebilen dört eksenli karmaşık yüzeyli CNC taşlama makinesiyle donatılmıştır. Bu çok yönlülük, kompakt N200 ünitelerinden 540.000 N·m'ye varan devasa N885 modellerine kadar tüm ürün yelpazemizde geometrik doğruluğu korumamıza olanak tanır. Bu hassasiyet, doğrudan daha yüksek verimlilik (>%96), daha az titreşim ve daha uzun hizmet ömrü anlamına gelir; bunlar, arıza sürelerinin saat başına binlerce dolara mal olduğu pazarlarda temel fark yaratan unsurlardır.

Montaj ve son doğrulama: her üniteye mühendislik güveni

Montaj, teknisyenlerin rulmanları, contaları ve milleri monte etmek için standart çalışma talimatlarını takip ettiği iklim kontrollü bir atölyede gerçekleştirilir. Boşluklu rulman ön yükü ve eş merkezlilik gibi kritik parametreler, dijital tork ve yer değiştirme sensörleri kullanılarak gerçek zamanlı olarak izlenir. Ancak montaj, hikayenin yalnızca yarısıdır. Her N serisi redüktör, sevkiyattan önce sıkı performans testlerine tabi tutulur:

Yüksüz çalıştırma: Düzgün dönüş ve temel gürültüyü doğrular.

Tam yük dayanıklılık testi: Sıcaklık artışını, verimliliği ve titreşimi doğrulamak için gerçek dünya koşullarını simüle eder.

Boyutsal inceleme: Koordinat Ölçüm Makineleri (CMM), kritik montaj ve hizalama boyutlarını doğrular.

Sızdırmazlık bütünlüğü kontrolü: Termal döngü altında sıfır sızıntı sağlar.

Yalnızca tüm kriterleri geçen birimler sertifikasyon ve paketleme alır. Her dişli kutusu, çelik fabrikasından son kullanıcı sahasına kadar tüm yaşam döngüsünün izlenebilirliğini sağlayan benzersiz bir QR koduyla etiketlenmiştir.

SGR olarak sadece dişli kutusu üretmiyoruz; güven inşa ediyoruz. N serisi planet redüktörlerimiz tek bir atılım sayesinde değil, malzeme biliminden nihai doğrulamaya kadar değer zincirindeki her halkada disiplinli uygulama sayesinde başarıya ulaşır.

"Yeterince iyi"nin artık kabul edilemez olduğu bir çağda SGR, yerel destek, modüler esneklik ve kanıtlanmış dayanıklılık ile ithal ikame kalitesini sunma konusunda kararlılığını sürdürüyor. İster bir tünel açma makinesine ister bir geminin güverte vincine güç veriyor olsun, dişli kutularımız sessiz, verimli ve güvenilir bir şekilde çalışır; çünkü ağır sanayide ikinci şans yoktur. Dişli kutusu üretiminin gerçek sırrı budur: hassasiyet isteğe bağlı değildir, her şeydir.(Yazar, SGR, Angie Zhang)
