Modüler Tasarım Ustalığı: Sonsuz Dişli Kafaları ve Kompakt Otomasyon ile Servo Motor Entegrasyonu

** planet sonsuz dişli ** yüksek oranlı azalma (solucan aşamasından) ve yüksek tork yoğunluğunun (gezegen aşamasından) birleşimini temsil eder. Otomasyon ve robotik için temel teknik zorluk yalnızca dişli tasarımının kendisi değil, aynı zamanda çeşitli tahrik motorlarıyla kesintisiz, kompakt ve standartlaştırılmış entegrasyondur. Yüksek verimliliğe ulaşmak Sonsuz dişli kutuları ile servo motor entegrasyonu standartlaştırılmış arayüzler ve minimum montaj hacmi kullanan sağlam bir **Modüler planeter sonsuz dişli tasarımı** gerektirir.

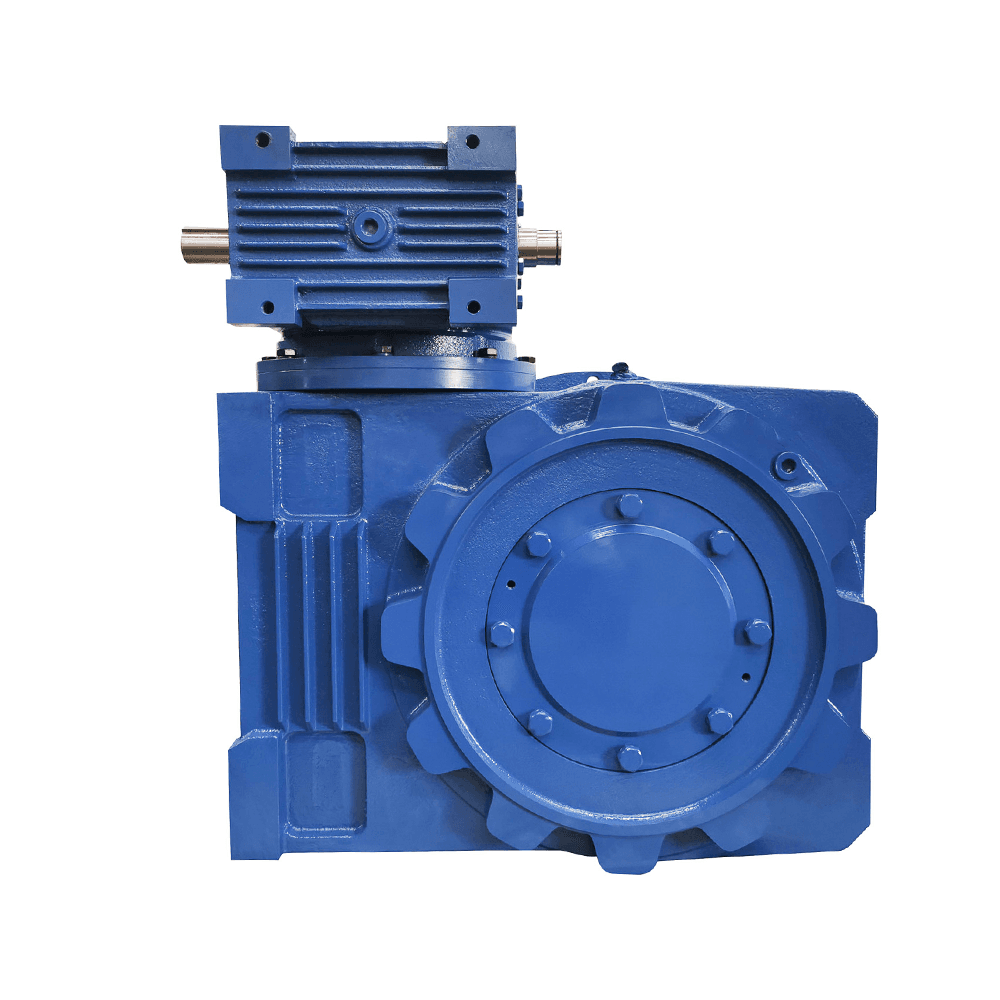

Çift Kademeli Toroidal Sonsuz Dişli Redüktör

Modülerliğin Gerekliliği: İlkeleri Modüler planet sonsuz dişli tasarımı

Modüler mimari, B2B tedarikçilerinin, her sipariş için yeni muhafazalar tasarlamaya gerek kalmadan, çeşitli motor özelliklerine uyacak şekilde dişli kutularını hızlı bir şekilde yapılandırmasına olanak tanır.

Çok Yönlülük için Standartlaştırılmış Arayüzler

• **Temel Arayüz Bileşenleri:** Modülerlik, dişli kutusu muhafazasının, en önemlisi motor adaptör flanşı (giriş) ve çıkış flanşı/şaft konfigürasyonu olmak üzere işlevsel bloklara bölünmesiyle elde edilir.
• **Esneklik:** Bu, giriş bloğu herhangi bir üreticinin farklı motor çerçeve boyutlarını (ör. NEMA 23, 34 veya çeşitli IEC boyutları) kabul edecek şekilde değiştirilirken çekirdek **gezegen sonsuz dişli** mekanizmasının değişmeden kalmasını sağlar.

Envanter Yönetiminde Modüler Mimarinin Faydaları

Üretim ve tedarik açısından bakıldığında modülerlik, karmaşıklığı önemli ölçüde azaltır. Tedarikçiler, modüler olmayan, özel olarak işlenmiş çözümlerle karşılaştırıldığında teslimat sürelerini hızlandırarak çekirdek dişli üniteleri stokunu ve önceden işlenmiş adaptör flanşlarından oluşan daha küçük bir envanteri tutabilirler.

Modüler ve Özelleştirilmiş Entegrasyon Tablosu

Giriş Tarafı Entegrasyonu: Dişli kutuları için standartlaştırılmış motor adaptör flanşları

Motor adaptörü entegrasyonun temel taşıdır. Tasarımı, aktarma organlarının hem mekanik uyumluluğunu hem de hassasiyetini belirler.

Adaptör Flanşı ve Kaplin Standartlarının Tanımlanması (örn. IEC/NEMA)

• **Flanş Standardizasyonu:** Dişli kutuları için standartlaştırılmış motor adaptör flanşları uluslararası boyutlandırma standartlarına (örneğin IEC B5 veya NEMA C-Face) sıkı bir şekilde uymalıdır. Bu, farklı küresel tedarikçilerden gelen motorlar arasında mekanik olarak değiştirilebilirliği garanti eder.
• **Kaplin Tasarımı:** Dahili kaplin, genellikle bir sürtünme kilidi veya kenetleme göbeği mekanizması kullanılarak, motor şaftı kama yuvasına veya kamasına uyum sağlamalıdır. Kaplin, küçük titreşimleri sönümlerken ve eksenel hizalamayı sağlarken tam giriş torkunu güvenilir bir şekilde iletmelidir.

Optimum Motor-Şanzıman Eşmerkezliliğine Ulaşmaya Yönelik Stratejiler

Eş merkezlilik veya motor mili ile dişli kutusu giriş milinin hizalanması hayati önem taşır. Yanlış hizalama rulman aşınmasını hızlandırır ve gürültü üretir. Adaptör flanşının hassas şekilde işlenmesi ve merkezleme pilotlarının (yerleştirme mufları) kullanılması, radyal salgıyı en aza indirmek ve yüksek hızlı uygulamalarda sorunsuz çalışma için gereken yüksek hizalamayı elde etmek için tartışılamaz stratejilerdir.

Yoğunluğa Ulaşmak: Robotik için kompakt planeter sonsuz dişli kutusu

Otomasyonda, özellikle robotikte ve malzeme taşımada boyut ve ağırlık, kritik performans kısıtlamalarıdır. **Gezegen sonsuz dişlisi** hibrit doğası gereği burada avantajlar sunar.

Solucan-Gezegen Hibrit Yapısının Yerden Tasarruf Avantajı

• **Sonsuz Dişlinin Avantajları:** İlk (sonsuz) aşama, kompakt, dikey bir düzenlemede yüksek indirgeme oranları sağlar; bu, çok aşamalı sıralı planet sistemiyle karşılaştırıldığında tüm ünitenin eksenel uzunluğunu önemli ölçüde kısaltır.
• **Gezegensel Avantajlar:** İkinci (gezegensel) aşama, çıkış için gereken yüksek tork yoğunluğunu sağlayarak **planetsel sonsuz dişliyi** ideal hale getirir Robotik için kompakt planeter sonsuz dişli kutusu alanın premium olduğu yer.

Muhafazayı Minimum Hacim ve Düşük Titreşim için Tasarlamak

Etkili Robotik için kompakt planeter sonsuz dişli kutusu tasarım, yüksek sertliği korurken muhafaza malzemesini en aza indirmek için Sonlu Elemanlar Analizi (FEA) gerektirir. Muhafaza şekli, ısı dağılımını en üst düzeye çıkarmak ve iç yataklar için sağlam destek sağlamak, azami yük altında sapmayı en aza indirmek ve hassas otomasyon için gerekli olan düşük titreşim özelliklerini sağlamak üzere tasarlanmıştır.

Performans Sinerjisi: Otomasyon için planeter sonsuz dişli optimizasyonu

Entegrasyon, genel sistem performansını azaltmamalı, iyileştirmelidir.

Entegre Sistemlerde Boşluk Kontrolü ve Burulma Sağlamlığı

• **Boşluk:** Hassas otomasyon için düşük boşluk çok önemlidir. Giriş bağlantısının ve adaptörün kalitesi, ölçülen sistem boşluğunu doğrudan etkiler. Otomasyon için tasarlanmış **gezegen sonsuz dişli** üniteleri, 5 ark dakikasından daha az boşluk elde etmek için sıkı toleranslı işleme özelliğine sahiptir.
• **Sertlik:** Tüm entegre sistemde (motor şaftı, kaplin ve dişli kutusu girişi) yüksek burulma sertliği, doğru, anlık tork iletimini sağlamak için gereklidir; Otomasyon için planeter sonsuz dişli optimizasyonu .

Termal Yönetim Sonsuz dişli kutuları ile servo motor entegrasyonu

Solucan aşaması doğal olarak kayma sürtünmesi nedeniyle daha fazla ısı üretir. Etkili Sonsuz dişli kutuları ile servo motor entegrasyonu adaptör flanşı arayüzünde termal transfer bileşikleri kullanarak ve sıcaklık artışını yönetecek şekilde mahfaza yüzey alanını optimize ederek hem dişli yağının hem de motor contalarının ömrünü koruyarak bunu hesaba katmalıdır.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Tahrik Dişlisi Şanzıman Yeniliği

Shanghai SGR Heavy Industry Machinery Co., Ltd., düşük titreşimli ve düşük gürültülü kompakt, modüler ve standart tasarımlara öncelik veren, dişli aktarım çözümlerine adanmış yüksek teknolojili bir kuruluştur. Doktora öğrencileri ve kıdemli mühendislerden oluşan Ar-Ge ekibimiz, Planet Dişli Kutusu ve Düzlemsel Çift Zarflı Sonsuz Dişli Optimizasyon Tasarım Sistemi dahil olmak üzere gelişmiş ürünler geliştirme konusunda uzmanlığa sahiptir. Hassasiyete odaklanmamız, yurt içinde yenilikçi Toroidal Solucan ve Ocak Ölçme Cihazı ve Güç ve Verimlilik Test Sistemi de dahil olmak üzere gelişmiş makinelerle desteklenmektedir. **Modüler planeter sonsuz dişli tasarımı** konusunda uzmanız ve dişli kutularımızın verimli olmasını sağlıyoruz Sonsuz dişli kutuları ile servo motor entegrasyonu ve modern endüstriyel ekipmanların dar alan kısıtlamalarını karşılayarak Otomasyon için planeter sonsuz dişli optimizasyonu küresel olarak.

Sıkça Sorulan Sorular (SSS)

1. Birincil avantajı nedir? Modüler planet sonsuz dişli tasarımı satın alma ekipleri için?

Birincil avantaj, envanterin basitleştirilmesi ve daha hızlı teslimat süreleridir. Modüler tasarım, tek çekirdekli **gezegen sonsuz dişli** ünitesinin farklı dişlilerle hızlı bir şekilde yapılandırılmasına olanak tanır Dişli kutuları için standartlaştırılmış motor adaptör flanşları , çok sayıda benzersiz dişli kutusu modelini stoklama ihtiyacını azaltır.

2. Neden Dişli kutuları için standartlaştırılmış motor adaptör flanşları otomasyon üreticileri için önemli mi?

Standartlaştırılmış flanşlar (IEC veya NEMA gibi), mekanik olarak değiştirilebilirlik sağlayarak üreticilerin dişli kutusu montaj yapısını yeniden tasarlamadan motor markaları ve spesifikasyonları arasında geçiş yapmasına olanak tanıyarak esnek kaynak kullanımını kolaylaştırır.

3. **Gezegensel sonsuz dişli** yapısı, Robotik için kompakt planeter sonsuz dişli kutusu ?

Solucan kademesi, dikey (dik açılı) yönlendirmede büyük bir hız düşüşü sağlayarak, çok kademeli sıralı gezegen sistemiyle karşılaştırıldığında ünitenin toplam eksenel uzunluğunu önemli ölçüde azaltarak daha kompakt bir tasarım sağlar.

4. Adaptör flanşı tarafından hangi kritik parametre kontrol edilir? Sonsuz dişli kutuları ile servo motor entegrasyonu ?

Adaptör flanşı, motor mili ile dişli kutusu giriş mili arasındaki eş merkezliliği (hizalamayı) kontrol eder. Titreşimi, yatak aşınmasını en aza indirmek ve düşük sistem boşluğunu korumak için hassas eşmerkezlilik hayati önem taşır.

5. Amacı nedir? Otomasyon için planeter sonsuz dişli optimizasyonu dişli oranının ötesinde mi?

Optimizasyon, tüm entegre sistem genelinde yüksek burulma sertliği ve ultra düşük boşluk (örn. < 5 yay dakikası) sağlamayı amaçlayarak, hassas hareket kontrolü uygulamaları için gerekli olan doğru, anında tork tepkisini garanti eder.
