Endüstriyel Makineler, Robotik, Otomotiv Sistemleri ve Yüksek Tork Uygulamaları için Planet Redüktör Nasıl Seçilir?

Endüstriyel makineler, robot bilimi ve otomotiv sistemlerinin tümü, kompakt bir kaplama alanı içerisinde yüksek torku iletebilen bileşenlere dayanır ve çok az sayıda mekanik aksam, bunu bir makine kadar etkili bir şekilde yapabilir. gezegen şanzıman . Bu kılavuz, bu dişli sistemlerinin nasıl çalıştığını, mevcut tiplerini ve zorlu bir uygulama için bir tane seçerken nelerin tartılması gerektiğini açıklamaktadır.

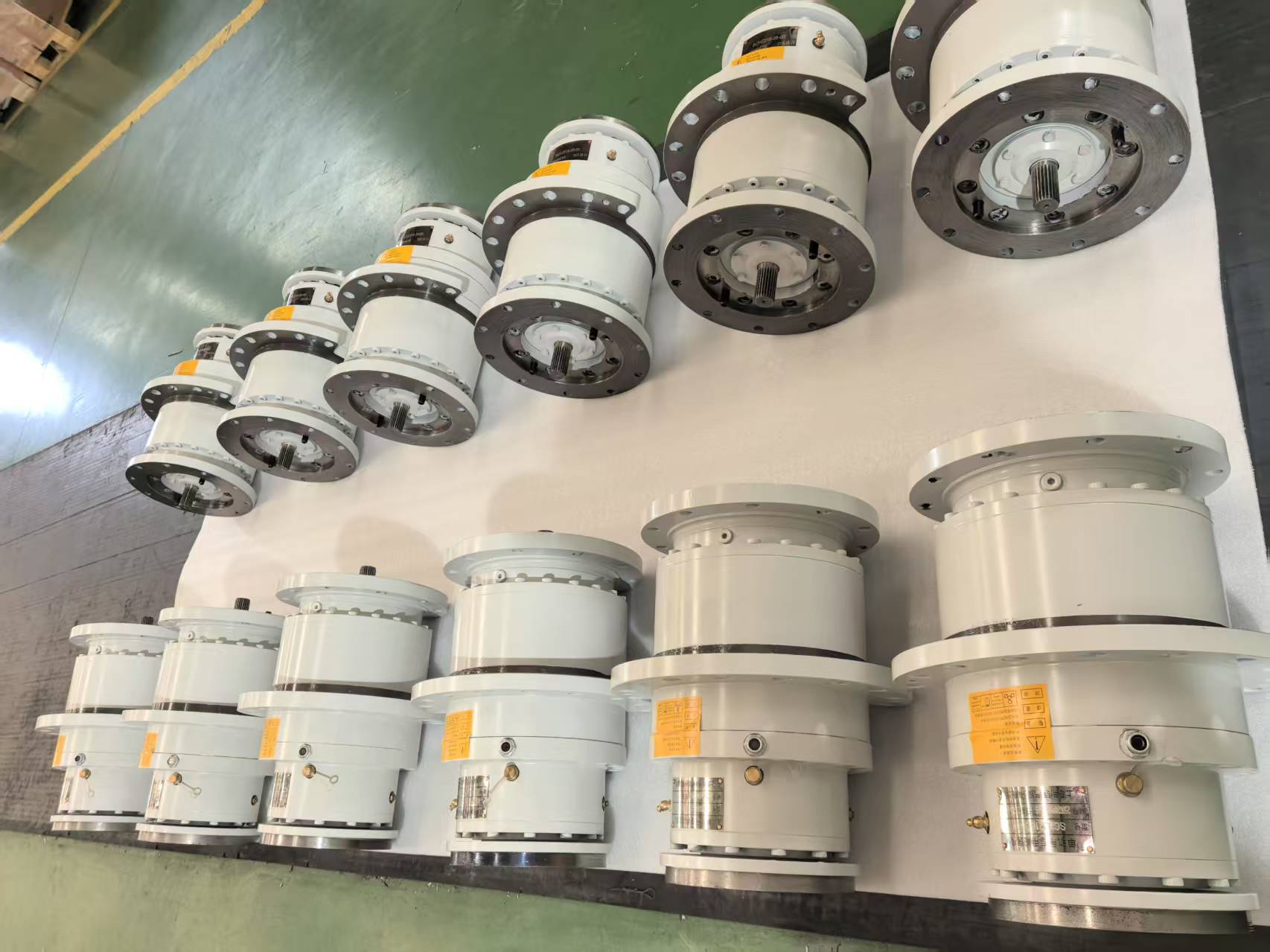

Planet dişli kutusu nedir ve planet dişli sistemi nasıl çalışır?

Planet dişli kutusu olarak da adlandırılan planet dişli kutusu, üç temel bileşen etrafında oluşturulmuş bir dişli azaltma veya vites artırma mekanizmasıdır: merkezi bir güneş dişlisi, onun etrafında dönen bir dizi planet dişlisi ve planet dişlilerinin birbirine geçtiği iç dişlere sahip bir dış halka dişlisi. Planet dişlileri dönen bir taşıyıcı tarafından yerinde tutulur ve hangi bileşenin sabitlendiğine, hangisinin tahrik edildiğine ve hangisinin çıkış olduğuna bağlı olarak düzenek, çok kompakt bir mahfaza içinde çok çeşitli redüksiyon oranları üretebilir.

Planet dişli sistemi yapısı bu tasarıma tanımlayıcı özelliklerini veren şeydir. Basit bir dişli takımında olduğu gibi tüm torku taşıyan tek bir dişli çifti yerine birden fazla planet dişli, iletilen yükü aynı anda paylaştığından, yük aynı anda birkaç temas noktasına dağıtılır. Bu güneş dişlisi planet dişli halkası dişli düzenlemesi, tork aktarım dişli kutusu sistemlerinin orantılı olarak büyük bir mahfaza gerektirmeden yüksek kapasiteye nasıl ulaştığının merkezinde yer alır. Sonuç, alanın sınırlı ancak tork taleplerinin yüksek olduğu uygulamalara uyan kompakt bir dişli redüksiyon mekanizmasıdır.

Planet dişli kutularının ana türleri nelerdir?

Planet dişli kutuları öncelikle redüksiyon kademelerinin sayısına, mil yönelimlerine ve uygulama için gereken hassasiyet seviyesine göre sınıflandırılır.

Tek kademeli planet dişli kutusu

Tek kademeli bir planet dişli kutusu, orta düzeyde bir redüksiyon oranı elde etmek için bir takım güneş, gezegen ve halka dişlileri kullanır. Bu konfigürasyon kompakt ve verimlidir ve genellikle gerekli oran tek bir dişli setinin pratik olarak sağlayabileceği aralık dahilinde olduğunda seçilir.

Çok kademeli planet dişli kutusu

Çok kademeli bir planet dişli kutusu, iki veya daha fazla planet dişli setini seri olarak birbirine bağlar ve bir aşamanın çıkışı diğerinin girişini yönlendirir. Bu, tek aşamalı bir tasarıma göre çok daha yüksek genel küçültme oranlarına izin verir, ancak eklenen her aşamada uzunluk ve bir miktar ilave boşluk ekler.

Satır içi planet redüktör

Hat içi planet redüktör, giriş ve çıkış millerini aynı eksende tutar; bu, motorlara ve tahrik edilen ekipmanlara bağlantıyı kolaylaştırır ve endüstriyel otomasyonda en yaygın konfigürasyonlardan biridir.

Dik açılı planet dişli kutusu

Dik açılı bir planet dişli kutusu, güç aktarımını doksan derece yeniden yönlendirmek için bir konik veya hipoid dişli kademesi içerir; bu, alan kısıtlamaları veya yerleşim gereksinimleri sıralı bir düzenlemeye izin vermediğinde kullanışlıdır.

Hassas planet dişli ünitesi

Hassas bir planeter dişli ünitesi, özellikle boşluk ve konumlandırma hatasını en aza indirmek için daha sıkı toleranslara göre üretilmiştir, bu da onu doğruluğun tork kapasitesi kadar önemli olduğu hareket kontrolü ve robotik uygulamaları için uygun hale getirir.

Planet dişli kutuları yaygın olarak nerede kullanılır?

Planet dişli kutuları, yüksek tork, kompakt boyut ve güvenilir güç aktarımının bir kombinasyonunun gerekli olduğu çok çeşitli endüstrilerde kullanılmaktadır.

Endüstriyel otomasyon makinelerinin kullanım alanları planet dişli kutuları hassas hareket kontrolünün ve tekrarlanabilir konumlandırmanın gerekli olduğu servo tahrikli eksenlerde, indeksleme tablalarında ve paketleme ekipmanlarında yaygın olarak kullanılmaktadır. Robotik tahrik sistemleri, ortak çalıştırma için planet dişli kutularına bağlıdır; çünkü robotik kollar, genel kolu hafif ve duyarlı tutmak için küçük bir muhafazada yüksek tork yoğunluğuna ihtiyaç duyar. Konveyör bant sistemleri dişli kutusu uygulamaları, kompakt bir tahrik ünitesinin uzun çalışma saatleri boyunca değişken yükleri taşıması gerektiğinde planet tasarımlarını tercih eder. Otomotiv şanzıman sistemleri, çok sayıda ayrı dişli çifti olmadan birden fazla dişli oranına ulaşmak için otomatik şanzımanların içindeki planet dişli takımlarını kullanır. Ekskavatörler ve vinçlerdekiler de dahil olmak üzere inşaat makinesi tahrik üniteleri, ağır kaldırma ve hareket için gereken yüksek torku doğrudan tekerleğe veya palete monte edilen kompakt muhafazalarda sağlamak için planeter nihai tahriklere güvenir.

Planet dişli kutusu hangi performans özelliklerini sağlamalıdır?

İyi tasarlanmış bir planet dişli kutusunun, uygulamanın en çok talep ettiği şeye bağlı olarak tork kapasitesini, hassasiyeti ve mekanik verimliliği dengelemesi gerekir.

Yüksek tork yoğunluklu dişli kutusu performansı doğrudan, tam yükü taşıyan tek bir çift yerine birden fazla dişli ağının paralel çalıştığı gezegensel düzenlemenin yük paylaşımlı doğasından gelir. Düşük boşluklu hassas dişli tasarımı, giriş ve çıkış arasındaki herhangi bir dönme oynamasının doğrudan konumlandırma hatasına dönüştüğü hareket kontrol uygulamalarında çok önemlidir. Yüksek verimli güç aktarımı, dişlinin diş kalitesi, yağlama ve yatak seçiminden etkilenir, çünkü her ilave aşama veya ağ noktası bir miktar mekanik kayıp yaratır. Minimum titreşim ve tutarlı çıkış hızı anlamına gelen düzgün dönüşlü dişli sistemi davranışı, üretim hassasiyetine ve güneş, gezegen ve halka dişliler arasındaki doğru hizalamaya bağlıdır.

Planet dişli kutusu nasıl üretilir?

Planet dişli kutusunun imalatı, tüm dişli bileşenlerinde sıkı toleranslar elde etmek için tasarlanmış bir dizi hassas işleme, ısıl işlem ve montaj adımlarını içerir.

Bu aşamaların her biri dişli kutusunun nihai performansına katkıda bulunur ve özellikle ısıl işlem veya hizalama kalibrasyonu olmak üzere herhangi bir adımı atlamak veya aceleye getirmek, daha sonra servis sırasında erken aşınma veya aşırı boşluk olarak ortaya çıkma eğilimindedir.

Planet dişli kutusu diğer dişli kutusu türleriyle nasıl karşılaştırılır?

Planet dişli kutuları, çeşitli dişli azaltma yaklaşımlarından biridir ve bunları alternatif tasarımlarla karşılaştırmak, planet dişli konfigürasyonunun ne zaman daha iyi bir seçim olduğunu netleştirmeye yardımcı olur.

Gezegensel ve sonsuz dişli kutusu karşılaştırması genellikle tork yoğunluğuna ve verimliliğe karşı kendi kendini kilitleme özelliğine bağlıdır. Sonsuz dişli kutuları, sonsuz dişli ile tekerlek arasındaki kayan temas, planet dişli setindeki döner temastan daha fazla sürtünme ürettiğinden, daha düşük verimlilik pahasına güçlü bir kendi kendine kilitleme davranışı sunar. Helisel dişli kutuları da yüksek verimlilik elde edebildiğinden, planeter ve helisel dişli kutusu karşılaştırması biraz farklıdır, ancak planeter tasarımlar, yük paylaşımlı dişli düzenlemeleri nedeniyle genellikle eşdeğer bir tork değeri için daha küçük bir ayak izi sunar.

Bu sistemler arasındaki dişli redüktör karşılaştırması sonuçta uygulamanın önceliğine bağlıdır. Tork yoğunluğu karşılaştırmasının gezegensel tasarımları tercih ettiği yerler, robotik bağlantılar veya tekerlek içi tahrikler gibi alanı kısıtlı kurulumlardır; sonsuz dişli ve helisel dişli kutuları ise maliyet, basitlik veya kendi kendine kilitleme davranışının kompakt bir gezegen düzeninin faydalarından daha ağır bastığı uygulamalarda yaygın olmaya devam etmektedir.

Planet dişli kutularının ortak sorunları veya sınırlamaları nelerdir?

Planet dişli kutuları mekanik olarak sağlamdır ancak özellikle zorlu görev çevrimlerinde aşınma ve çalışma sorunlarına karşı dayanıklı değildirler.

Planet dişli rulmanlar veya iğneli rulmanlar tekrarlanan döngüsel yüklemeye maruz kaldıkça, rulman aşınma dişli kutusu sorunları zamanla gelişir ve bu aşınma sonuçta boşluğu artırabilir ve konumlandırma doğruluğunu azaltabilir. Yağlama arızası dişli sistemi sorunları, erken aşınmanın yaygın bir temel nedenidir; çünkü yetersiz veya kalitesiz yağlayıcı, dişli kavrama noktalarında ve yatak yüzeylerinde sürtünmeyi ve ısıyı artırır. Gürültü ve titreşimli dişli kutusu belirtileri genellikle dişli aşınması, yatak hasarı veya yağlama arızası gibi gelişmekte olan sorunlara işaret eder ve bu belirtilerin izlenmesi, sorunların bir arıza meydana gelmeden önce tespit edilmesine yardımcı olabilir. Montaj hatasından veya yük altında şaft sapmasından kaynaklanan yanlış hizalama planet dişli koşulları, planet dişliler arasında eşit olmayan yük dağılımına neden olabilir ve belirli dişlerde aşınmayı hızlandırabilir. Tork talepleri ünitenin nominal kapasitesini aştığında aşırı yük hasarına neden olan dişli kutusu durumları meydana gelir; bu da ciddi durumlarda diş kırılmasına, yatak arızasına veya taşıyıcının deformasyonuna neden olabilir.

Doğru planet dişli kutusunu nasıl seçersiniz?

Doğru planet dişli kutusunun seçilmesi, yalnızca boyuta veya maliyete göre seçim yapmak yerine, çeşitli teknik parametrelerin uygulamanın özel taleplerine uygun hale getirilmesini gerektirir.

Metodik bir seçim süreci tipik olarak gerekli çıkış torkunun ve hızının tanımlanması, ardından oran seçeneklerinin daraltılması ve son olarak montaj konfigürasyonunun ve çevresel derecelendirmenin kuruluma uygun olduğunun teyit edilmesiyle başlar. Bu adımlardan herhangi birinin atlanması, pik yükler için gerekenden küçük veya tahrik motorunun hız aralığına uymayan bir dişli kutusunun seçilmesi riskini artırır.

Planet dişli kutusu teknolojisinin gelecekteki eğilimi nedir?

Planet dişli kutusu teknolojisi, otomasyon, hassas üretim ve malzeme mühendisliğindeki daha geniş trendlerle birlikte gelişmeye devam ediyor.

Kompakt otomasyon sürücüleri, motor, dişli kutusu ve kontrol elektroniklerini tek bir muhafazada giderek daha fazla entegre ederek, planet tasarımların tork yoğunluğu avantajlarını korurken kurulum karmaşıklığını azaltıyor. Akıllı durum izleme dişli kutusu sistemleri, titreşimi, sıcaklığı ve yağlama durumunu izlemek için yerleşik sensörler kullanır ve bakım ekiplerinin gelişen sorunları plansız arıza sürelerine neden olmadan önce tanımlamasına olanak tanır. Otomatik ekipmanların insanlarla paylaşılan ortamlara taşınmasıyla, diş profili tasarımında ve üretim hassasiyetinde iyileştirmeler yapılmasına olanak sağladıkça, düşük gürültülü dişli tasarımı giderek artan bir öncelik haline geldi. İyileştirilmiş alaşım seçimi ve yüzey işlemlerini içeren gelişmiş malzeme dişli mühendisliği, dişli ömrünü uzatıyor ve aynı fiziksel zarf içinde daha yüksek tork değerlerine olanak tanıyor. Bu gelişmeler hep birlikte daha akıllı, daha kompakt ve modern otomatik sistemlerin taleplerine daha uygun olan planet dişli kutularına işaret ediyor.

SSS

Planet dişli kutusu nedir?

Planet dişli kutusu, kompakt bir mahfaza içinde yüksek tork iletmek üzere tasarlanmış, merkezi bir güneş dişlisi, yörüngedeki planet dişlileri ve bir dış halka dişlisi etrafında inşa edilmiş bir dişli redüksiyon mekanizmasıdır.

Planet dişli kutusu ne için kullanılır?

Planet dişli kutusu, genellikle robotik, endüstriyel otomasyon, otomotiv şanzımanları ve ağır makinelerde, motor ile tahrik edilen ekipman arasındaki hızı azaltmak ve torku artırmak için kullanılır.

Planet dişli sistemi nasıl çalışır?

Bir planeter dişli sistemi, planet dişlilerin aynı anda merkezi bir güneş dişlisi ve bir dış halka dişlisi ile birbirine geçmesiyle çalışır; taşıyıcı, güneş dişlisi veya çember dişlisi konfigürasyona bağlı olarak giriş, çıkış veya sabit eleman olarak görev yapar.

Planet dişli kutusunun avantajları nelerdir?

Planet dişli kutusunun avantajları arasında yüksek tork yoğunluğu, tork kapasitesine göre kompakt boyut, koaksiyel şaft hizalaması ve çoklu dişli ağları arasında yük paylaşımı yer alır.

Planet dişli vs sonsuz dişli kutusu hangisi daha iyi?

Her ikisi de evrensel olarak daha iyi değildir, çünkü planet dişli kutuları genellikle daha yüksek verimlilik ve tork yoğunluğu sunarken, sonsuz dişli kutuları belirli tutma uygulamalarında faydalı olan kendi kendine kilitleme davranışı sağlar.

Planet dişli kutusunun ömrü ne kadardır?

Planet dişli kutusunun servis ömrü, yük koşulları, yağlama bakımı ve hizalama gibi faktörlere bağlıdır; uygun şekilde bakımı yapılan üniteler, nominal koşullar altında genellikle uzun çalışma ömrü sağlar.
