Koaksiyel Tabana Monte Planet Dişli Kutusu: Ağır Hizmet Tahrik Çözümü

Ağır hizmet tipi endüstriyel makineler, kompakt, verimli ve genel makine tasarımına entegre edilmesi kolay olurken aynı zamanda yüksek torku güvenilir bir şekilde iletebilen bir iletim sistemi gerektirir. Mevcut çeşitli endüstriyel dişli redüktörleri arasında koaksiyel tabana monte planet dişli kutusu, birçok zorlu uygulama için etkili bir çözüm sağlar.

Bu tür planet dişli kutusu iki önemli yapısal özelliği birleştirir: giriş ve çıkış eş eksenli olarak düzenlenirken dişli kutusu tabana monteli bir konfigürasyon aracılığıyla güvenli bir şekilde desteklenir. Planet dişlilerin yük paylaşma özellikleriyle birleştiğinde bu tasarım, yüksek tork ve kararlı güç aktarımı gerektiren endüstriyel makineler için kompakt bir aktarım çözümü sağlar.

SGR'nin N Serisi yüksek tork içerir koaksiyel planet dişli kutusu Zorlu endüstriyel uygulamalara yönelik konfigürasyonlar. Ürün ailesi modüler bir tasarım kullanır ve farklı giriş, çıkış, montaj ve çok aşamalı konfigürasyonları destekler. SGR, referans verilen ürün serisi için T2 ≤ 750.000 N·m'ye kadar bir çıkış torku aralığı ve i ≥ 3 iletim oranını belirtir.

Peki koaksiyel tabana monteli planet dişli kutusu tam olarak nedir, ne gibi avantajlar sunar ve mühendisler ağır hizmet ekipmanları için bu dişli kutusunu nasıl seçmelidir?

Bu makalede temel bilgiler açıklanmaktadır.

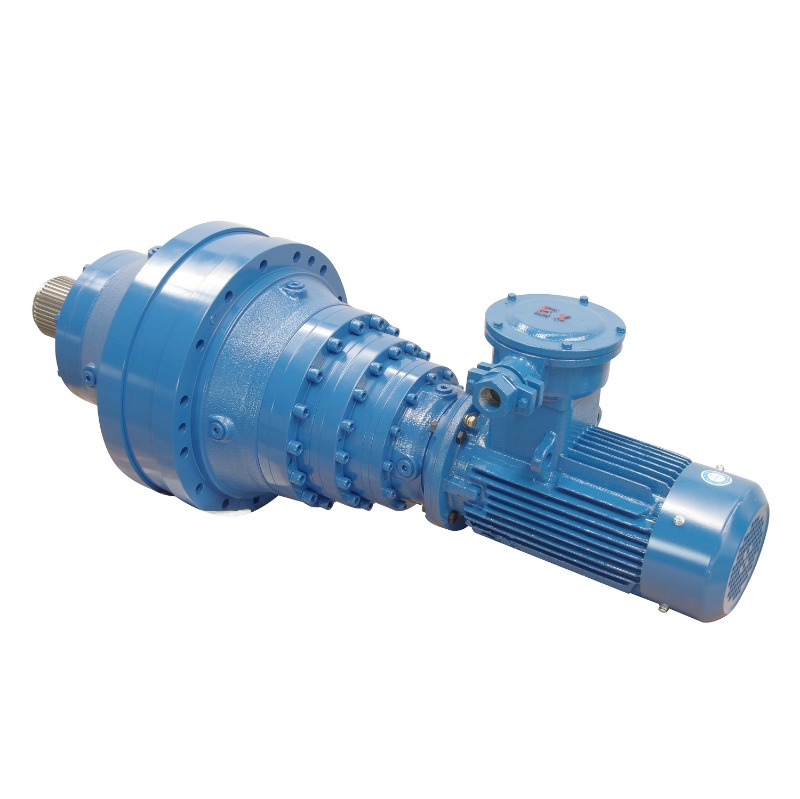

01. Koaksiyel Tabana Monte Planet Şanzıman Nedir?

Koaksiyel planet dişli kutusu, giriş ve çıkışın aynı merkezi eksen boyunca düzenlendiği bir planet dişli redüktörüdür.

Dahili olarak tipik bir planet dişli kutusu, bir güneş dişlisi, çoklu planet dişlileri, bir planet taşıyıcı ve bir halka dişlisinden oluşur. Planet dişliler güneş dişlisinin etrafında dönerken aynı anda halka dişliye geçerler.

Bu düzenlemenin en büyük avantajlarından biri yük paylaşımıdır.

Tüm yükü tek bir dişli çifti üzerinden iletmek yerine, torkun iletilmesine birkaç planet dişlisi katılabilir. Bu, gezegen sisteminin nispeten kompakt bir yapı içerisinde yüksek tork yoğunluğu elde etmesine yardımcı olur.

Tabana monte terimi, dişli kutusunun nasıl monte edildiğini ifade eder.

Dişli kutusu, yalnızca bir çıkış flanşına veya mile monteli düzenlemeye dayanmak yerine, makine yapısına veya temele sabitlenebilen bir montaj tabanıyla desteklenir.

Koaksiyel iletim düzenini tabana monteli yapıyla birleştirmek, bu tür dişli kutusunu özellikle yüksek tork, sabit kurulum, kompakt boyutlar ve esnek ekipman entegrasyonunun gerekli olduğu endüstriyel makineler için kullanışlı hale getirir.

SGR'nin planet dişli kutusu portföyü, makine tasarımına göre farklı düzenlemelerin seçilmesine olanak tanıyan ayak/taban, flanş ve şaftla ilgili montaj çözümleri içeren koaksiyel konfigürasyonları içerir.

02. Koaksiyel Planet Redüktör Nasıl Çalışır?

Temel çalışma prensibi diğer planet redüktörlerinkine benzer.

Güç, planet dişli sistemine giriş tarafından girer ve özel dişli kutusu konfigürasyonuna göre güneş dişlisi, planet dişliler, halka dişli ve taşıyıcı aracılığıyla iletilir.

Temel özellik, birden fazla planet dişlinin iletilen yükü paylaşabilmesidir.

Bu güç bölme prensibi, ağır hizmet makinelerinde özellikle değerlidir çünkü gerekli torkun yalnızca bir dişli ağı üzerinden iletilmesi gerekmez.

Sonuç olarak planet redüktörler fiziksel boyutlarına göre yüksek tork kapasitesi sağlayabilmektedir.

Koaksiyel bir düzenlemede, giriş ve çıkış aynı eksende kalır ve birçok makine düzenine entegrasyonu basitleştirebilecek akıcı bir güç aktarım yolu üretir.

Daha yüksek bir redüksiyon oranına ihtiyaç duyulduğunda ilave planet kademeleri seri olarak bağlanabilir. SGR'nin referanslı koaksiyel planet dişli kutusu oldukça modüler bir mimariye dayanmaktadır ve farklı redüksiyon gereksinimleri için çok kademeli kombinasyonları desteklemektedir.

03. Koaksiyel Tabana Monte Planet Dişli Kutusunun Dört Temel Avantajı

Koaksiyel tabana monte planet dişli kutuları neden ağır hizmet makineleri için uygundur?

Dört önemli avantajı var.

1. Yüksek Tork Kapasitesi ve Güvenilir Güç İletimi

İlk avantaj, yüksek tork iletme yeteneğidir.

Birden fazla planet dişlisi güç aktarımına ve yük paylaşımına katılır. Bu, yükü tek bir dişli çifti üzerinde yoğunlaştırmak yerine, planet dişli sistemi aracılığıyla dağıtmaya yardımcı olur.

Ağır sanayi makineleri için, şanzımanın şunları karşılaması gerektiğinde bu özellikle önemlidir: yüksek çalışma torku, başlangıç ​​yükleri, değişken yükler, tekrarlanan yük değişiklikleri, şok yükler ve uzun çalışma döngüleri.

SGR'nin N Serisi koaksiyel dişli kutusu serisi, yüksek torklu konfigürasyonlar içerir; referans verilen Çin ürün sayfasında T2 ≤ 750.000 N·m'ye kadar çıkış torku belirtilir. Gerçek dişli kutusu boyutu ve izin verilen tork elbette özel çalışma koşullarına ve uygulamaya göre seçilmelidir.

Bu, koaksiyel gezegen mimarisini, sınırlı kurulum alanı içinde yüksek torkun iletilmesi gereken büyük endüstriyel makinelere uygun hale getirir.

2. Kompakt Yapı ve Sorunsuz İletim

Bir diğer önemli avantaj ise kompakt mimaridir.

Planet dişli sistemleri, torku merkezi bir güneş dişlisi etrafında düzenlenmiş birden fazla planet dişli aracılığıyla dağıttığı için, aşırı büyük bir dişli kutusu gerektirmeden yüksek tork yoğunluğuna ulaşabilirler.

Ekipman tasarımcıları için bu, hem iletim kapasitesinin hem de kurulum alanının önemli olduğu durumlarda özellikle değerli olabilir.

Koaksiyel düzenleme, giriş ve çıkışın aynı eksen boyunca konumlandırılması nedeniyle iletim düzenini daha da basitleştirir.

SGR'nin ürün dokümantasyonu aynı zamanda yüksek iletim verimliliğini, düzgün çalışmayı ve düşük gürültüyü koaksiyel planet dişli kutusu serisinin özellikleri olarak tanımlamaktadır.

Ancak bu özellikler yalnızca gezegen yapısından kaynaklanmamaktadır. Dişli malzemeleri, ısıl işlem, dişli doğruluğu, rulman seçimi, yağlama, montaj ve üretim kalitesinin tümü endüstriyel bir dişli kutusunun gerçek çalışma performansına katkıda bulunur.

3. Modüler Tasarım ve Esnek Yapılandırmalar

Modern endüstriyel planet dişli kutularının en güçlü özelliklerinden biri modülerliktir.

Oldukça modüler bir dişli kutusu platformu, üreticilerin standart bileşenler ve farklı kombinasyonlar kullanarak farklı iletim çözümleri oluşturmasına olanak tanır.

SGR koaksiyel planet dişli kutusu serisi için, referans ürün ailesi i ≥ 3 kapsama oranları ile farklı redüksiyon gereksinimlerini karşılamak üzere birden fazla planet kademesi birleştirilebilir.

Aşağıdakiler dahil farklı giriş seçenekleri de mevcuttur: N standart şaft girişi, MN flanş girişi ve özelleştirilmiş giriş yapılandırmaları.

Çıkış tarafı şu şekilde yapılandırılabilir: silindirik şaft, yivli şaft, kilitleme cihazlı içi boş şaft, flanş bağlantısı ve özelleştirilmiş konfigürasyonlar.

SGR ayrıca taban montajı, flanş montajı ve tork koluyla ilgili konfigürasyonlar dahil olmak üzere farklı montaj düzenlemeleri de sunar.

Bu esneklik özellikle OEM ekipman üreticileri için önemlidir.

Mühendisler, makinenin tamamını sabit bir dişli kutusu konfigürasyonu etrafında yeniden tasarlamak yerine, motora, tahrik edilen ekipmana, kurulum alanına ve mevcut mekanik arayüze daha iyi uyan bir dişli kutusu düzenlemesini seçebilirler.

4. Kararlı Kurulum ve Güçlü Uyarlanabilirlik

Büyük endüstriyel dişli kutuları için montaj hiçbir zaman ikinci planda tutulmamalıdır.

Yüklerin gereksiz hizalama veya gerilim yaratmadan güvenilir bir şekilde iletilebilmesi için dişli kutusunun makine yapısına uygun şekilde entegre edilmesi gerekir.

Tabana monteli planet dişli kutusu, birçok sabit endüstriyel tahrik sistemi için pratik bir montaj çözümü sağlar çünkü dişli kutusu muhafazası, ekipman çerçevesi veya temeli üzerinde güvenli bir şekilde desteklenebilir.

Uygulamaya bağlı olarak flanş montajı veya tork kolu montajı gibi diğer konfigürasyonlar daha uygun olabilir.

Doğru çözüm aşağıdakileri içeren faktörlere bağlıdır: ekipman yerleşimi, çıkış bağlantısı, radyal ve eksenel yükler, reaksiyon torku, temel tasarımı, şaft hizalaması ve bakım erişilebilirliği.

Bu nedenle, bir dişli kutusu modeli seçildikten sonra değil, dişli kutusu seçimi sırasında montaj konfigürasyonunun dikkate alınması gerekir.

04. Koaksiyel Tabana Monte Planet Redüktörler Nerelerde Kullanılır?

Yüksek tork kapasiteleri, kompakt yapıları, modülerlikleri ve esnek konfigürasyonları sayesinde, koaksiyel planet dişli kutusues Çok çeşitli ağır hizmet tipi endüstriyel makinelerde kullanılabilir.

Madencilik Ekipmanları

Madencilik makineleri sıklıkla ağır yükler, titreşim, toz ve zorlu görev döngüleri altında çalışır.

Planet dişli kutuları, yüksek tork ve güvenilir sürekli çalışmanın gerekli olduğu madencilik iletim sistemlerinde kullanılabilir.

Madencilik uygulamaları için dişli kutusu seçiminde yalnızca nominal tork değil aynı zamanda pik yükler, şok yükler, çalışma süresi, çevre koşulları ve bakım gereksinimleri de dikkate alınmalıdır.

Metalurji Ekipmanları

Metalurji makineleri, zorlu endüstriyel koşullar altında genellikle düşük hızlı, yüksek torklu şanzıman gerektirir.

Koaksiyel tabana monteli planet dişli kutusu, özellikle istikrarlı kurulumun ve sürekli güç aktarımının önemli olduğu uygun ağır hizmet metalurji makineleri için kompakt bir tahrik çözümü sağlayabilir.

Konveyörler ve Malzeme Taşıma Sistemleri

Büyük endüstriyel konveyörler, özellikle ağır dökme malzemelerin taşınması sırasında önemli miktarda başlatma ve çalıştırma torku gerektirebilir.

Planet dişli kutusu, birçok konveyör tahrik sisteminin gerektirdiği mekanik özellikleri sağlayarak, çıkış torkunu artırırken motor hızını azaltabilir.

Tabana monte konfigürasyon aynı zamanda sabit konveyör tahrik istasyonlarına entegrasyonu da kolaylaştırabilir.

Kaldırma ve Vinç Ekipmanları

Kaldırma ve vinç sistemleri, güvenilir tork iletimi ve uygun redüksiyon oranları gerektirir.

Planet dişli kutuları genellikle kompakt boyutların önemli olduğu yüksek torklu tahrik sistemleri için düşünülür.

Ancak kaldırma uygulamaları için dişli kutusu seçimi, yük koşulları, frenleme, güvenlik gereksinimleri, görev döngüsü ve geçerli standartlar dahil olmak üzere tüm sistem gereksinimlerine göre yapılmalıdır.

İnşaat Makinaları

Ağır inşaat ekipmanları, değişken yükleri ve zorlu çalışma ortamlarını kaldırabilecek sağlam iletim bileşenleri gerektirir.

Makine mimarisine bağlı olarak planet dişli kutuları farklı hareket, döner veya yardımcı tahrik mekanizmaları için kullanılabilir.

Denizcilik Yardımcı Makinaları

Deniz makinelerinde alan önemli bir tasarım kısıtlaması olabilir.

Koaksiyel planet dişli kutusunun yüksek tork yoğunluğu ve yapılandırılabilir yapısı, onu kompaktlığın ve yüksek tork iletiminin gerekli olduğu seçilmiş denizcilik yardımcı tahrik uygulamaları için uygun hale getirebilir.

SGR'nin referans verdiği N Serisi ürünü, inşaat makineleri, denizcilik yardımcı makineleri, madencilik makineleri ve tekstil ve baskı/boyama makineleri dahil olmak üzere endüstriyel sektörlerde uygulanmıştır.

05. Koaksiyel ve Dik Açılı Planet Dişli Kutusu: Hangisini Seçmelisiniz?

Planet dişli kutusu seçerken önemli bir soru, makinenin koaksiyel mi yoksa dik açılı şanzıman düzenine mi ihtiyacı olduğudur.

A koaksiyel planet dişli kutusu Giriş ve çıkışı aynı eksene yerleştirir.

Bu nedenle, motor ve tahrik edilen ekipmanın düz bir iletim hattında düzenlenebilmesi özellikle uygundur.

Dik açılı bir planet dişli kutusu, güç aktarımının yönünü değiştirir; bu, makine düzeni, motor ve çıkış ekipmanının aynı eksen boyunca kurulmasına izin vermediğinde yararlı olabilir.

Her iki tasarım da evrensel olarak daha iyi değildir.

Doğru seçim öncelikle şunlara bağlıdır: mevcut kurulum alanı, motor konumu, tahrik edilen ekipman konumu, gerekli tork, redüksiyon oranı, giriş ve çıkış arayüzü ve bakım alanı.

SGR'nin planet dişli kutusu yelpazesi, farklı şaft düzeni gereksinimleri için hem koaksiyel hem de dik açılı konfigürasyonları içerir.

06. Neden SGR Koaksiyel Planet Redüktörleri Seçmelisiniz?

SGR endüstriyel ürünleri geliştiriyor planet dişli kutusu zorlu iletim uygulamaları için çözümler.

N Serisi, farklı aşamaların, giriş konfigürasyonlarının, çıkış düzenlemelerinin ve montaj yöntemlerinin uygulama gereksinimlerine göre birleştirilmesine olanak tanıyan modüler ve serileştirilmiş bir tasarım felsefesi kullanır. SGR'nin mevcut ürün bilgilerinde koaksiyel ve dik açılı planet konfigürasyonları ve çoklu montaj çözümleri listelenmektedir.

Dişli üretimi için SGR, dişlilerin hassas taşlamadan önce karbürlendiği ve söndürüldüğü 20CrMnTi alaşımlı çelik kullanıyor. Bu üretim yaklaşımı, zorlu endüstriyel iletim uygulamaları için gereken sertliği, aşınma direncini ve dişli doğruluğunu sağlamayı amaçlamaktadır.

SGR ayrıca özelleştirilmiş planet dişli kutusu Özellikle standart katalog konfigürasyonlarının tork, oran, giriş/çıkış arayüzleri, montaj boyutları veya çalışma koşulları gereksinimlerini tam olarak karşılayamadığı durumlarda OEM ekipman üreticileri için çözümler.

N Serisi madencilik, inşaat makineleri, denizcilik yardımcı makineleri, kaldırma, malzeme taşıma ve diğer ağır iş ekipmanları dahil olmak üzere endüstriyel uygulamalara yönelik olarak konumlandırılmıştır.

İthal endüstriyel planet dişli kutularına alternatifleri değerlendiren müşteriler için SGR, bu seriyi karşılaştırılabilir uygulamalar için yerelleştirilmiş bir alternatif olarak da konumlandırıyor. Orijinal ürün belgelerinde, serinin benzer ithal redüktörlerin değiştirilmesi düşünülerek geliştirildiği belirtilmektedir. Yine de herhangi bir değiştirme projesi, yalnızca model boyutundan değiştirilebilirlik varsaymak yerine tork, oran, boyutlar, şaft arayüzleri, yükler, görev döngüsü ve gerçek çalışma koşullarına göre teknik olarak doğrulanmalıdır. (Yazar, SGR, Angie Zhang）
