Üç yaygın endüstriyel hız düşürücünün kapsamlı bir karşılaştırması

Dişli redüktörleri, planet redüktörler ve sonsuz dişli redüktörler şu anda endüstriyel sektörde en yaygın üç redüktör türüdür. Dönme hızını azaltmak, torku arttırmak ve ataleti eşleştirmek gibi temel işlevleri sayesinde bu üç tip redüktör, çok çeşitli endüstriyel üretim süreçlerinde ve mekanik ekipmanlarda yaygın olarak kullanılmaktadır.

Bu makalede SGR, bu üç yaygın endüstriyel redüktör türünün kapsamlı bir karşılaştırmasını sunarak, ekipmanınızın özel gereksinimlerini daha iyi eşleştirmek için her birini kapsamlı bir şekilde anlamanıza yardımcı olacaktır.

Dişli Redüktör

Dişli redüktörü, hız düşürücünün en temel ve teknolojik açıdan olgun türüdür. Farklı boyut ve diş sayılarına sahip dişlilerin karşılıklı olarak birbirine geçmesi yoluyla dönüş hızını ve torku değiştirir. Dişli redüktörünün iletim prensibi, zincirin farklı boyutlardaki dişliler arasında geçiş yaptığı bisiklet sürerken vites değiştirmeye benzer. Ustaca tasarlanmış dişli kombinasyonları sayesinde dişli redüktörleri zahmetsizce hız azaltma ve tork yükseltme elde edebilir, böylece çok çeşitli endüstriyel ekipmanın güç gereksinimlerini karşılayabilir.

Dişli redüktörü, mekanik ekipman içinde bir "mini motor" gibi davranarak yüksek hızlı giriş gücünü daha düşük hızlı ancak daha güçlü çıkış enerjisine dönüştürür. Diğer redüktör türleri ile karşılaştırıldığında dişli redüktörler yüksek verimlilik, basit yapı ve düşük maliyet sunar; ancak nispeten hantaldırlar. Sonuç olarak, öncelikle elektrik motorları, takım tezgahları ve konveyör bantları gibi genel endüstriyel sektörlerde kullanılmaktadırlar.

Dişli redüktörü seçerken öncelikle hassasiyet, yük taşıma kapasitesi ve verimliliğin dikkate alınması önerilir.

Yüksek hassasiyetli dişli redüktörler daha sorunsuz çalışır, minimum hata sergiler ve üretilen ürünlerin hassasiyetinin gerekli standartları karşılamasını sağlar. Madencilik ekipmanı gibi ağır makinelerde, yüksek yük taşıma kapasitesine sahip dişli redüktörler, büyük mekanik bileşenleri tahrik etmek ve bunların istikrarlı çalışmasını sağlamak için gereklidir. Yüksek verimli dişli redüktörleri aynı zamanda işletmelerin enerji maliyetlerinde önemli tasarruflar elde etmelerine de yardımcı olabilir. Ayrıca üstün tasarım ve üretim süreçleri, dişliler arasındaki sürtünme kayıplarını en aza indirmeye ve dolayısıyla iletim verimliliğini artırmaya hizmet eder.

Planet Redüktör

Planet redüktör, son yıllarda "ortaya çıkan" bir hız düşürücü türüdür; yapısı "güneşin etrafında dönen gezegenlere" benzemektedir (güneş dişlisi, planet dişliler, bir dış halka dişlisi, bir iç halka dişlisi ve bir planet taşıyıcıdan oluşur). Bir motor veya motor güneş dişlisini döndürmek için tahrik ettiğinde, planet dişliler kendi eksenleri etrafında dönerken aynı anda iç bilezik dişlisinin etrafında dönerek hız azalması sağlanır.

Yeni ortaya çıkan bir hız düşürücü türü olarak planet dişli redüktörü, kompakt bir yapı, yüksek verimlilik, yüksek tork kapasitesi, yüksek hassasiyet, düşük gürültü, minimum boşluk ve uzun hizmet ömrüne sahip benzersiz bir planet dişli düzeni kullanır. Ayrıca şoka ve aşırı yüke karşı olağanüstü bir dirence sahiptir ve bu da onun çok çeşitli zorlu çalışma koşullarına uyum sağlamasına olanak tanır. Sonuç olarak, endüstriyel üretimde konveyörler ve asansörler gibi yüksek yüklü ekipmanların taleplerinin yanı sıra robotik bağlantılar ve CNC takım tezgahları dahil olmak üzere yüksek hassasiyetli uygulamaların gereksinimlerini de karşılayabilmektedir.

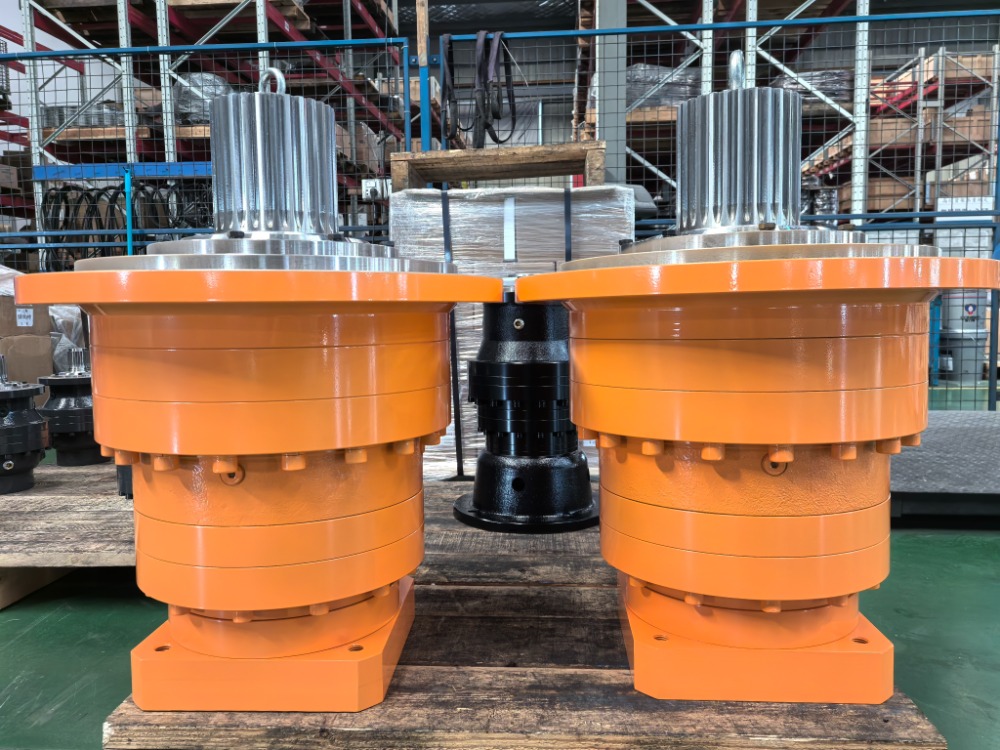

Örneğin, SGR tarafından geliştirilen ve üretilen N serisi planet dişli redüktörler, karbonlama, su verme ve hassas taşlama süreçlerinden geçen 20CrMnTi çelikten yapılmış dişlilere sahiptir. Bu üniteler, çok dişli yük paylaşımı, sorunsuz ve güvenilir çalışma ve yüksek mekanik verimlilik gibi çok sayıda avantaj sunar. "Benzer ithal redüktörlerin ikamesi" olarak konumlandırılan bu ürünler, hem tasarım felsefesi hem de üretim teknolojisi açısından uluslararası standartlara uygundur. Ayrıca, yerelleştirilmiş servis desteği sayesinde, olağanüstü bir performans ve maliyet etkinliği dengesi sunarak, inşaat makineleri, denizcilik yardımcı ekipmanları, madencilik makineleri, tekstil ve baskı makineleri dahil olmak üzere çeşitli endüstriyel sektörlerdeki kullanıcıların takdirini kazandılar.

Planet redüktör seçerken redüksiyon oranına, torka, hassasiyete ve çevresel uyumluluğa öncelik verilmesi önerilir.

Gerekli azaltma oranı için tam bir eşleşme mevcut değilse, mevcut en yakın oranı tercih edebilir veya özelleştirilmiş bir çözüm düşünebilirsiniz. Tork seçimiyle ilgili olarak, redüktörün nominal çıkış torkunun, ekipmanın gerçekte ihtiyaç duyduğu maksimum çalışma torkundan büyük veya ona eşit olmasını sağlamak önemlidir. Modern endüstriyel otomasyon ortamlarında planet redüktörlerin hassasiyetine yönelik katı gereksinimler vardır; bu nedenle yüksek hassasiyet ve minimum boşluk ile karakterize edilen bir ünitenin seçilmesi zorunludur. Ayrıca redüktörün aşırı sıcaklıklarda veya özel ortamlarda çalışmasının gerektiği belirli uygulamalar için, seçim süreci sırasında önceden planeter redüktör üreticisine danışılması gerekir.

Sonsuz Dişli Redüktör

Bir sonsuz dişli redüktörü, hızın azaltılmasını ve torkun yükseltilmesini sağlamak için bir sonsuz dişli ile bir sonsuz çarkın birbirine geçmesini kullanır; temel özellikleri, tek bir iletim aşaması yoluyla önemli bir azaltma oranına ulaşma yeteneğinin yanı sıra, kendi kendini kilitleme yeteneğidir.

Otomatik ekipmanlarda, taşıma makinelerinde, paketleme makinelerinde, asansörlerde, konveyörlerde ve çeşitli endüstriyel iletim sistemlerinde, sonsuz dişli redüktörler - benzersiz sonsuz dişli ve sonsuz dişli çark yapısını kullanarak - bir motordan gelen yüksek hızlı, düşük torklu girdiyi çıkış ucunda gereken düşük hızlı, yüksek torklu çıkışa dönüştürür, böylece ekipmanın yüksek torklu, düşük hızlı sürüş yeteneklerine yönelik kritik ihtiyacını karşılar.

Örneğin, SGR tarafından geliştirilen ve üretilen C serisi sonsuz dişli redüktörleri, karbonlama, su verme ve hassas dişli taşlama işlemlerine tabi tutulan 20CrMnTi çelikten yapılmış bir sonsuz vida ve yüksek performanslı alaşımlı bronzdan yapılmış bir sonsuz dişli çark içerir. Bu yapı olağanüstü, uzun süreli aşınma direnci, yüksek aktarım verimliliği ve daha uzun hizmet ömrü sağlar. Eşdeğer özelliklere sahip silindirik sonsuz dişli setleriyle karşılaştırıldığında bu üniteler, önemli ölçüde artırılmış yük taşıma kapasitesi ve iletim verimliliği sergiler; ayrıca, yüksek indirgeme oranlarında, mekanik olarak kendiliğinden kilitleme özellikleri sergilerler ve böylece kaldırma makinelerinin güvenlik performansını etkili bir şekilde artırırlar.

Sonsuz dişli redüktör seçerken öncelikle redüksiyon oranının, çıkış torkunun ve kendinden kilitleme fonksiyonunun gerekli olup olmadığının dikkate alınması önerilir.

Azaltma oranı çıkış hızını belirler; bu nedenle, "aşırı yükte çalışmayı" önlemek için motor hızına ve ekipmanın gerekli çıkış hızına göre gerekli oranın hesaplanması önerilir. Çıkış torku, sonsuz dişli redüktörlerde kritik bir parametredir; redüktörün nominal çıkış torku, özellikle sık başlatma ve durdurma veya ağır şok yükleri içeren uygulamalarda (vinçler ve karıştırıcılar gibi) gerçek çalışma torkunu aşmalıdır. Kendiliğinden kilitlenme özelliği sonsuz dişli redüktörlerin önemli bir özelliğidir; sonuç olarak, kaldırma platformu veya valf aktüatörü gibi özel bir uygulama kendinden kilitleme fonksiyonu gerektiriyorsa sonsuz dişli redüktör kesin seçimdir.(Yazar,SGR, Angie Zhang)
